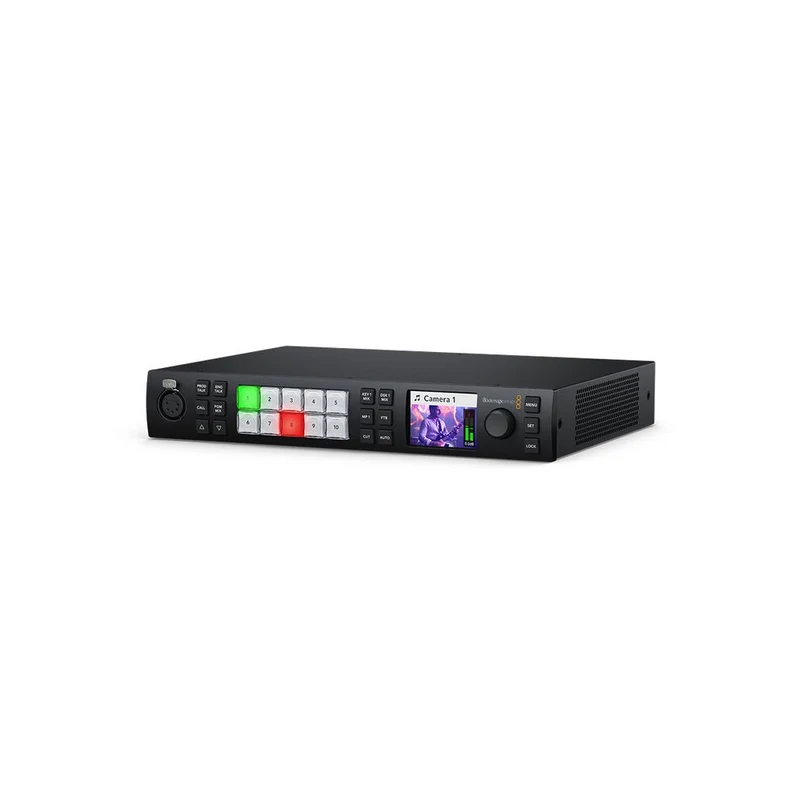

ATEM 1 M/E Constellation 4K è un potente switcher di produzione live 1 M/E Ultra HD dotato di 10 ingressi 12G-SDI con conversione di standard, 6 uscite 12G-SD indipendenti cui è possibile instradare qualsiasi ingresso SDI e sorgente interna, DVE, 4 keyer ATEM avanzati per chiave cromatica, multiview fino a 16 riquadri, media player, Talkback. Le uscite 12G-SDI funzionano anche assieme ai registratori ISO, di modo che ognuno riceva un ingresso risincronizzato dello switcher con il relativo Time Code.

Per le dirette streaming, la connessione USB-C dello switcher opera come sorgente webcam. Infatti, il software vede l’apparecchio come una webcam con un risoluzione di 720 o 1080p.

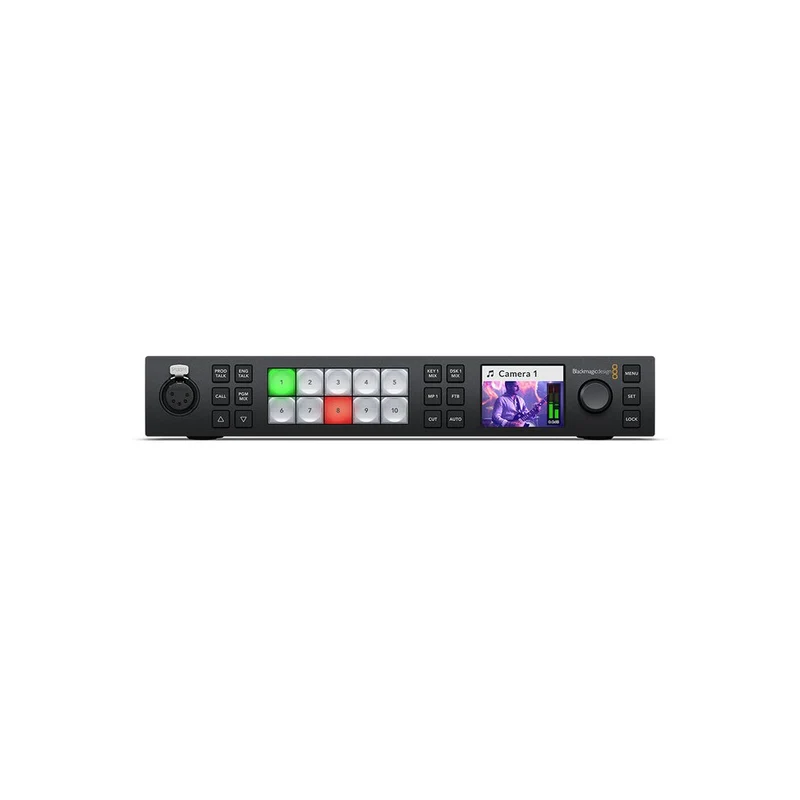

I pulsanti del pannello frontale sono della stessa qualità di quelli dei modelli superiori e risultano estremamente affidabili. Con questi pulsanti si possono controllare chiavi, file e dissolvenza in nero direttamente dal pannello frontale, e da qui si può anche accedere a un connettore professionale a 5-pin per Talkback e relativi controlli.

Sul display LCD da 2,2" del pannello frontale sono disponibili i menù per accedere a qualsiasi funzione dello switcher. La schermata è personalizzabile e componibile con 4, 7, 10, 13 o 16 riquadri a scelta, ognuno con il proprio contorno Tally, etichetta della sorgente e VU meter in sovraimpressione. L'apparecchio vanta inoltre 1 DVE che consente di posizionare la grafica e creare composizioni con PiP, effetti professionali, bordi 2D, ombre e luci personalizzabili ecc.

L’archivio multimediale interno dello switcher contiene grafica RGBA di qualità broadcast e animazioni da utilizzare con i due media player, che li riproducono all’instante. Anche per i notiziari e i set virtuali, questo switcher è la soluzione ideale, perché offre 4 diversi keyer ATEM avanzati per realizzare chiavi cromatiche e di luminanza di alta qualità. Grazie a queste chiavi cromatiche e alla potente grafica interna, rappresenta la soluzione completa per produzioni anche complesse. Si può ricorrere a processori d’immagine esterni, oppure allestire set virtuali con telecamere fisse, caricando sfondi con immagini pre-renderizzate dai lettori multimediali e dall’archivio Media Pool conm supporto dei formati video TGA Sequence e audio WAV, MP3 and AIFF.

Collegando qualsiasi uscita SDI dello switcher alla camera si ha accesso al ritorno di programma, al controllo camera e al Talkback. L’audio viene separato da tutti gli ingressi video SDI e indirizzato al mixer. A tal proposito, questo switcher integra un mixer Fairlight in grado di gestire fino a 28 canali! Ciascun canale d’ingresso comprende EQ parametrico a 6 bande, compressore, limitatore, espansore, noise gate e naturalmente pan-pot.

ATEM 1 M/E Constellation 4K è ideale per gestire la copertura multi-camera in festival di musica e concerti di medie dimensioni, ma anche nei luoghi di culto perché produce risultati professionali e allo stesso tempo è semplice da configurare e facile da gestire anche da un team di volontari. Il suo design compatto lo rende perfettamente portatile e quindi ideale per le produzioni live in genere.

SPECIFICHE

Technical characteristics

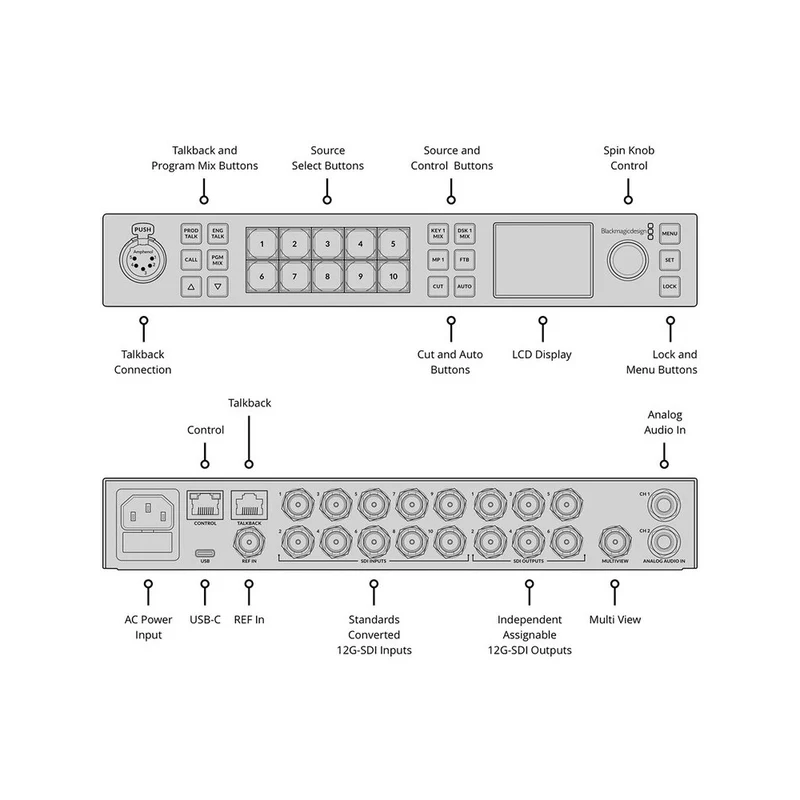

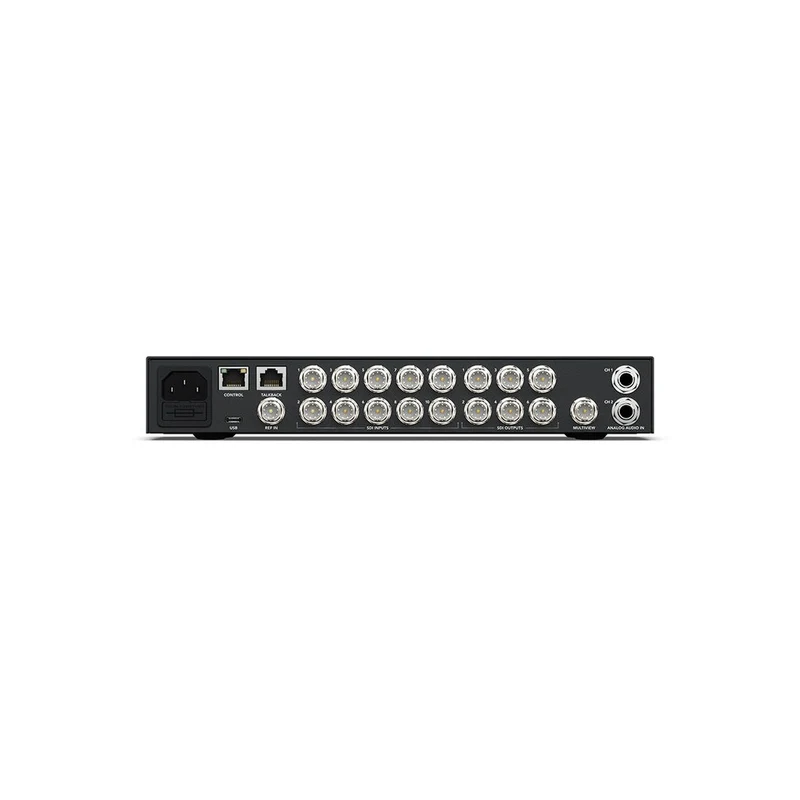

Connections

• Total video inputs: 10
• Total video outputs: 6
• SDI rates: 1.5G, 3G, 6G, 12G
• Total audio inputs: 2 x balanced 1/4" jack, 1 x 5-pin XLR Talkback
• Total audio outputs: 1 x 5-pin XLR Talkback
• Time Code connections: none
• Reference input: Tri-Sync or Black Burst
• Video input Re-Sync: on all 10 inputs
• Frame rate and format converters: on all 10 inputs
• SDI audio inputs: 16 CH embedded audio on all SDI inputs
• SDI audio outputs: 16 CH embedded audio on all SDI outputs
• SDI aux outputs: any of the 6 SDI outputs
• SDI preview outputs: any of the 6 SDI outputs
• SDI program outputs: any of the 6 SDI outputs
• Down converted SDI program output: 1
• Webcam output: 1 x USB-C supporting 720p or 1080p at PGM frame rate
• Total multi views: 1 x 12G-SDI
• Control panel connection: Ethernet; direct connection between panel and chassis, or via network
• Internal Time Code generator: yes
• Talkback: RJ45 for 3rd party talkback systems
• Tally output: added via ethernet connection to Blackmagic Design GPI and Tally Interface product (not included)
• Ethernet: supports 10/100/1000 BASE-T
• Computer interface: 1 x USB-C supports USB 2.0

Standards

• SD video standards: none
• HD video standards: 720p 50, 720p 59.94, 720p 60, 1080i 50, 1080i 59.94, 1080i 60; 1080p 23.98, 1080p 24, 1080p 25, 1080p 29.97, 1080p 30, 1080p 50, 1080p 59.94, 1080p 60
• Ultra HD video standards: 2160p 23.98, 2160p 24, 2160p 25, 2160p 29.97, 2160p 30, 2160p 50, 2160p 59.94, 2160p 60
• SDI compliance: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A and B, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1 and SMPTE 2082‑10
• Video sampling: 4:2:2
• Color precision: 10 bit
• Color space: REC 709, REC 2020
• SDI auto switching: automatically detects between 1.5G-SDI, level A and level B 3G‑SDI, 6G‑SDI and 12G‑SDI

Product specifics

• Upstream keyers: 4
• Downstream keyers: 1
• Advanced chroma keyers: 4
• Talkback support: yes
• Mix-minus support: yes
• Linear / Luma keyers: 5
• Transition keyer (stinger / DVE): 4 stinger, 1 DVE
• Total number of layers: 7
• Pattern generators: 5
• Color generators: 2
• DVE: 1
• Control panel: front fascia emergency switching, software or optional hardware panel
• Routable windows: 16
• Tally: red for program and green for preview indication
• Windows source labels: yes

Multi view monitoring

• Multi view monitoring: 1 x multi view configurable to 16, 13, 10, 7 or 4 up views. Includes monitoring of Program, Preview, Inputs, Media Players, Key Masks, Clean Feed with optional labels and audio meters
• Multi view video standard: HD or Ultra HD

Media player

• Media players: 2
• Channels: fill and key for each media player
• Media Pool still image capacity: 20
• Media Pool clip capacity: 2 x up to 2160p 60
• Media player clip length in 720 HD: 1600 frames
• Media player clip length in 1080 HD: 800 frames
• Media player clip length in 2160 UHD: 200 frames
• Media Pool still image format: PNG, TGA, BMP, GIF, JPEG and TIFF
• Media Pool video file format: TGA Sequence
• Media Pool audio file format: WAV, MP3 and AIFF

Display

• Front panel: built in 2.2" LCD monitor for video, 10 LED buttons for setup and emergency switching, 4 source buttons, 6 Talkback selection and mix buttons, menu control knob and set button, front panel lock button

Processing

• Processing delay: < 10 lines
• Audio mixer: 28 channel mixer, selectable ON / OFF / Audio-Follow-Video, level and peak metering, master gain control, 6 band parametric EQ, dynamics including expander, gate, compressor and limiter
• Down conversion: 1 x selectable HD down converted output

Software

• Control panel included: ATEM Software Control included free for Mac 13.0 Ventura, Mac 14.0 Sonoma or later and Windows 10 or 11
• Software updates: using USB or Ethernet connection directly connected to Mac OS or Windows computers, includes ATEM setup utility
• Configuration: set via ATEM Software Control Panel, excluding ATEM chassis IP address which is set via the ATEM Setup Utility connected via USB to chassis.

Operating systems

• Mac 13.0 Ventura, Mac 14.0 Sonoma or later, Windows 10 and 11

Power requirements

• Power supply: 1 x internal 100 - 240 VAC 50/60 Hz
• Power usage: 90 W

Physical installation

• Physical installation: 2/3 RU width, 1 RU heigh

Environmental specifications

• Operating temperature: 0 to 40° C
• Storage temperature: -20 to 60 °C
• Relative humidity: 0 to 90% non-condensing

Physical specifications

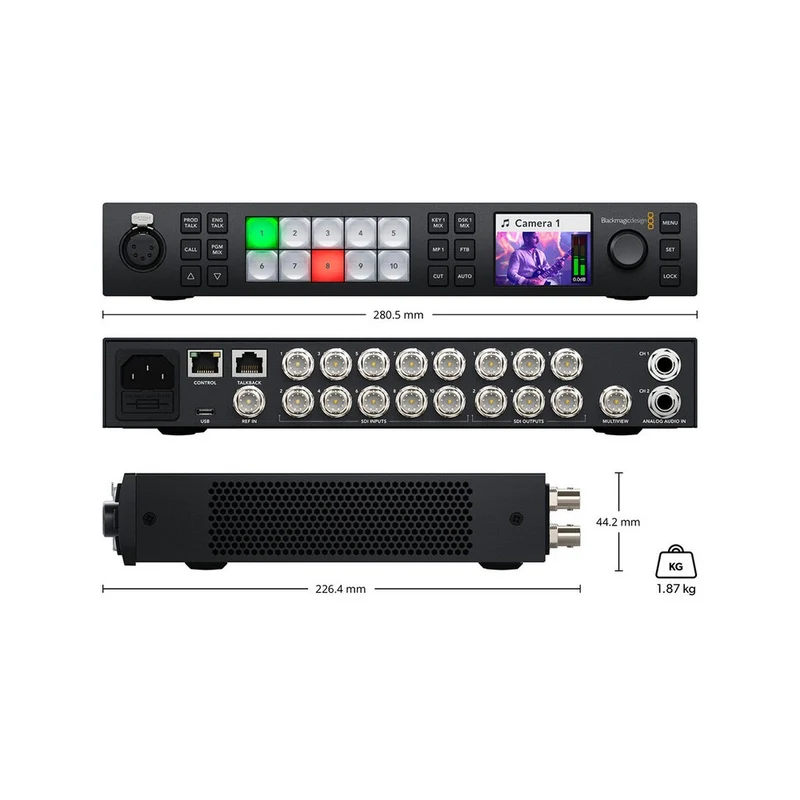

• Dimensions: 28 x 4.4 x 22.6 cm
• Weight: 1.8 kg

What's included

• ATEM 1 M/E Constellation 4K
• Welcome wallet with QR code for software download
