Écran AMOLED FHD+ 7 pouces – Fréquence de rafraîchissement de 144 Hz, tactile intégré | BROWNOPTO

Marché

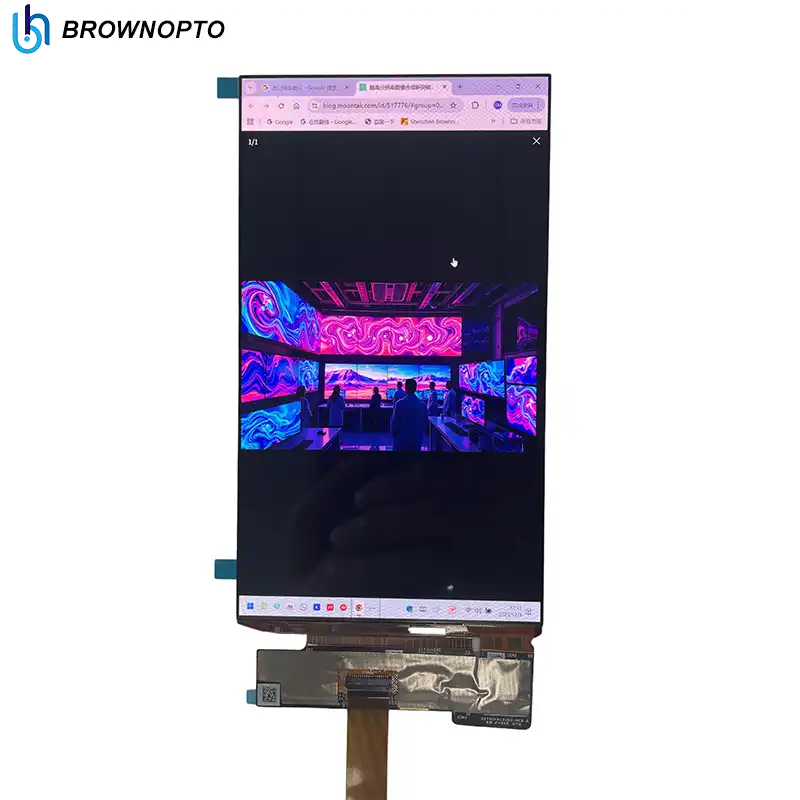

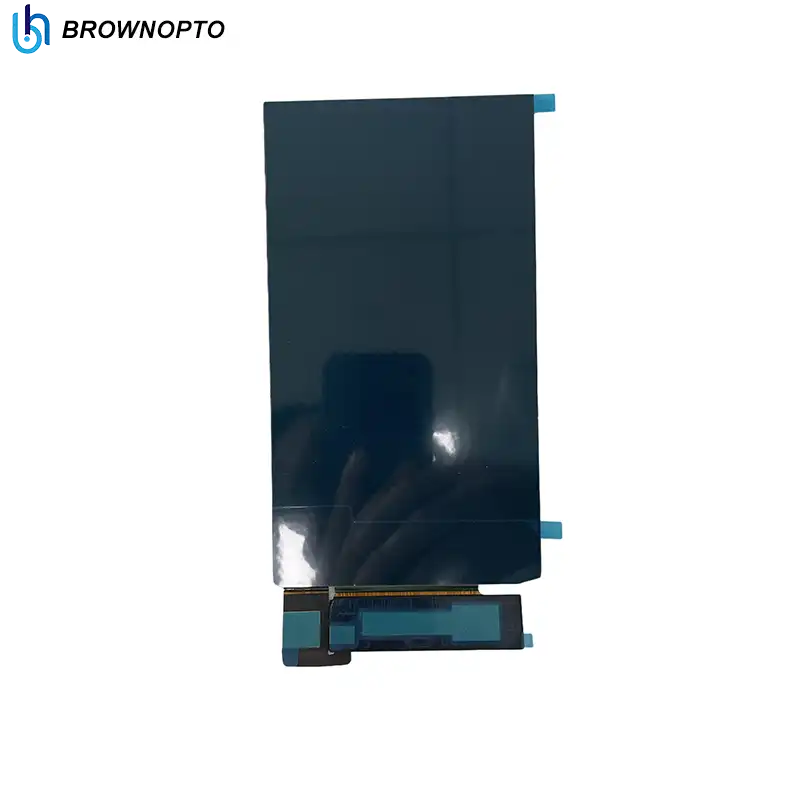

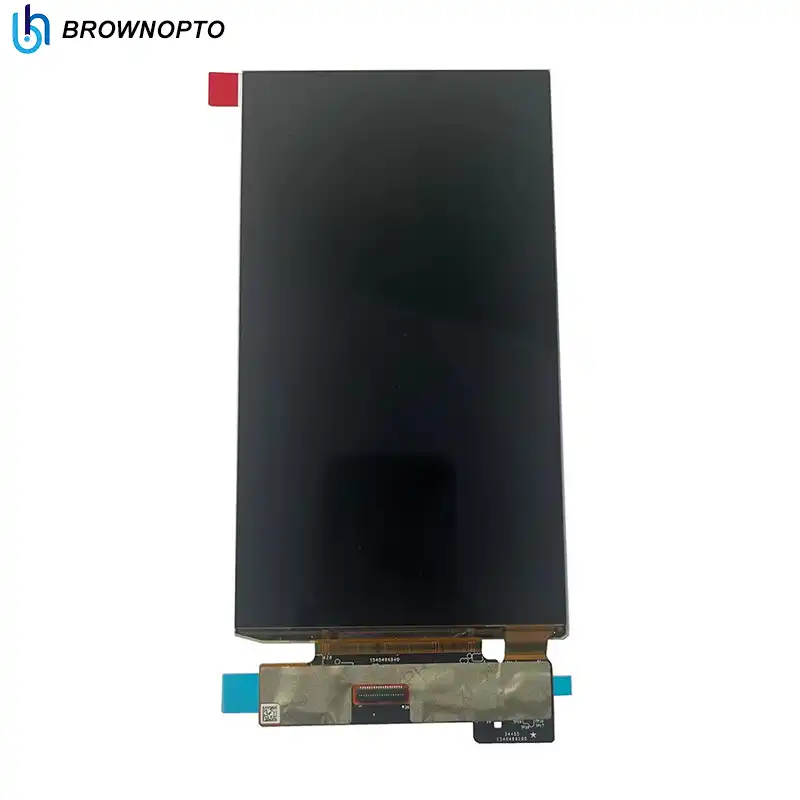

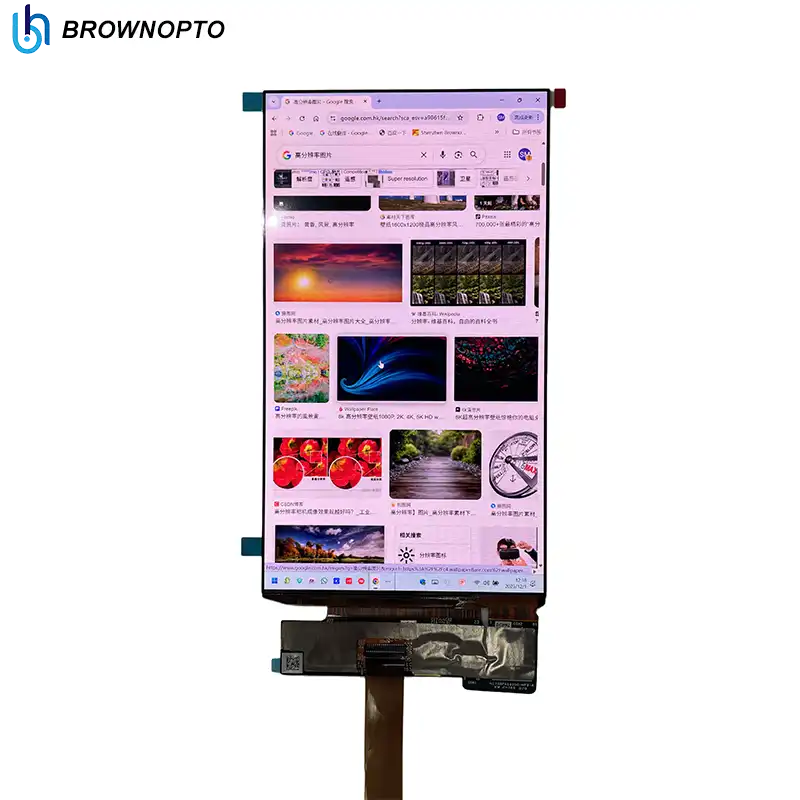

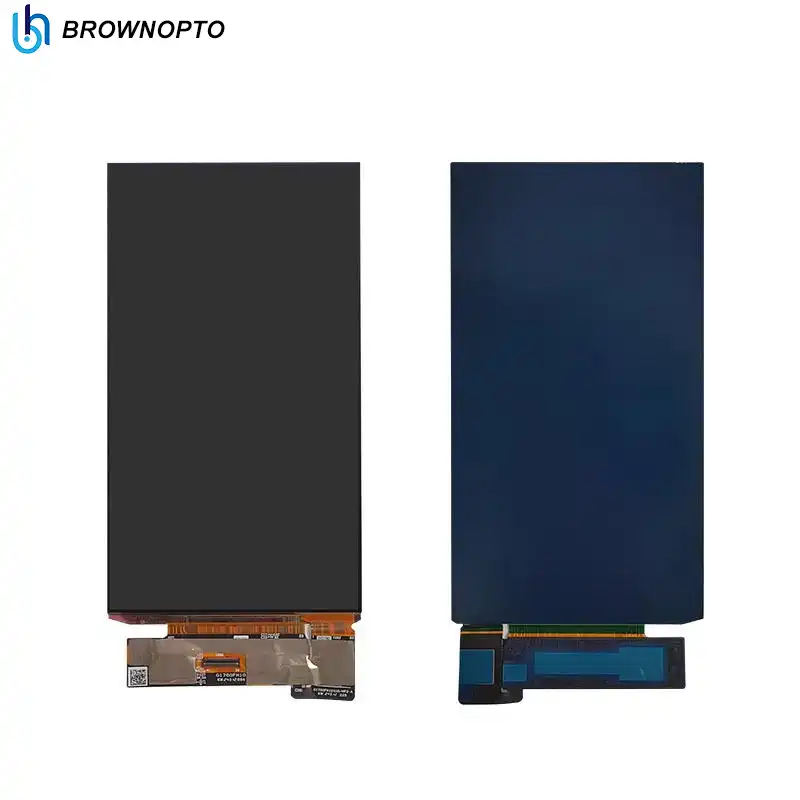

Le BROWNOPTO BR1700FH101GG-003 Ce module d'affichage vertical AMOLED de 7 pouces hautes performances est conçu pour les applications haut de gamme exigeant des images éclatantes, une réactivité ultra-rapide et une intégration parfaite. Doté d'une résolution Full HD+ de 1080 × 1920 pixels, d'une technologie tactile capacitive intégrée et prenant en charge des taux de rafraîchissement jusqu'à 144 Hz, ce module LTPS offre un contraste exceptionnel (100 000:1) et des noirs profonds dans un profil ultra-fin de 1.028 mm.

Fonctionnalités clés

• Taille de l'écran: 7.0 pouces (orientation verticale)
• Résolution: 1080 (L) × 1920 (H) pixels (FHD+)
• Zone active: 87.1344 (H) × 154.9056 (V) mm
• PPI: 315
• Technologie d'affichage: Écran AMOLED LTPS, matrice active
• Configuration des pixels: RVB de style V
• Fréquence de rafraîchissement: 60 / 90 / 120 / 144 Hz (Sélectionnable)
• Ecran tactile: Condensateur capacitif intégré, circuit intégré FT3519

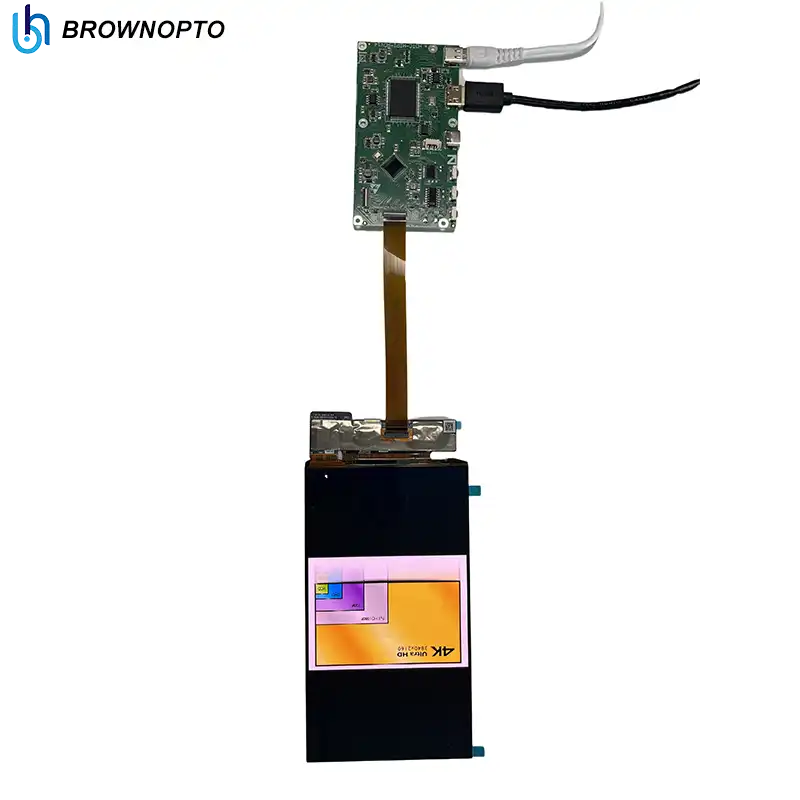

• Interface: MIPI DSI (4 voies)
• IC du pilote: ICNA3512
• Luminosité normale : 800 cd / m² (Typ.)
• Luminosité HBM : 1000 cd / m² (Typ.)
• Épaisseur du module : 1 028 mm (POL et mousse inclus)
• Conformité : RoHS 2.0

Spécifications techniques

Paramètre	Valeur
Référence du modèle	BR1700FH101GG-003 V.1
Taille de l'écran	7.0 pouces (Vertical)
Résolution	1080 × 1920 (RVB)
Zone active (mm)	87.1344 (H) × 154.9056 (V)
Dimensions du contour (L×H×P)	89.1344 × 160.9056 x 1.028 mm
PPI	315
Technologie	LTPS AMOLED
IC Driver	ICNA3512
Touchez IC	FT3519
Interface	MIPI DSI (4 voies)
Luminosité normale	800 cd / m² (Typ.)
Luminosité HBM	1000 cd / m² (Typ.)
Rapport de contraste	100,000: 1 (Min.)
Angle de vision	80° (Toutes directions, CR ≥ 20000)
Temps de réponse	≤2 ms (TON + TOFF)
Température de fonctionnement	-20 ° C ~ + 70 ° C
Température de stockage	-40 ° C ~ + 80 ° C
Conformité	RoHS 2.0

Applications

• Smartphones et appareils mobiles : Expérience plein écran premium avec taux de rafraîchissement élevé
• IHM industrielle : Écrans robustes et lisibles pour panneaux de commande et automatisation
• Matériel médical: Imagerie à contraste élevé pour le diagnostic et la surveillance
• Électronique grand public: RA/RV, jeux portables, objets connectés intelligents

Précautions d'emploi

• Évitez les chocs mécaniques ou une pression excessive sur la surface du verre.
• Nettoyer uniquement avec un chiffon doux non pelucheux ; utiliser de l’alcool éthylique si nécessaire. Ne pas utiliser de cétone ni de solvants aromatiques.
• Respectez toujours la séquence de mise en marche/arrêt recommandée afin d'éviter tout dommage.
• Vous et vos outils êtes mis à la terre pendant la manipulation afin d'éviter les dommages causés par les décharges électrostatiques.
• Ne démontez pas le module et ne retirez pas le film protecteur avant l'assemblage final.

Questions fréquentes

Q : Quelle est la taille réelle de l'écran visible ?
A : La zone active mesure 87.1344 mm (horizontal) par 154.9056 mm (vertical), ce qui correspond à une diagonale de 7.0 pouces en orientation verticale.

Q : Ce module prend-il en charge des taux de rafraîchissement élevés ?
R : Oui, il prend en charge plusieurs taux de rafraîchissement : 60 Hz, 90 Hz, 120 Hz et jusqu'à 144 Hz, configurables par commande.

Q : Quelle interface l’écran utilise-t-il ?
A : Le module utilise une interface MIPI DSI standard à 4 voies pour les données vidéo et I²C pour la communication tactile.

Q : L'écran tactile est-il intégré ?
R : Oui, il est doté d'un écran tactile capacitif On-Cell piloté par le circuit intégré FT3519.
