Module d'affichage AMOLED de 1.95 pouce – Écran compact haute résolution

Solutions d'affichage AMOLED haute performance

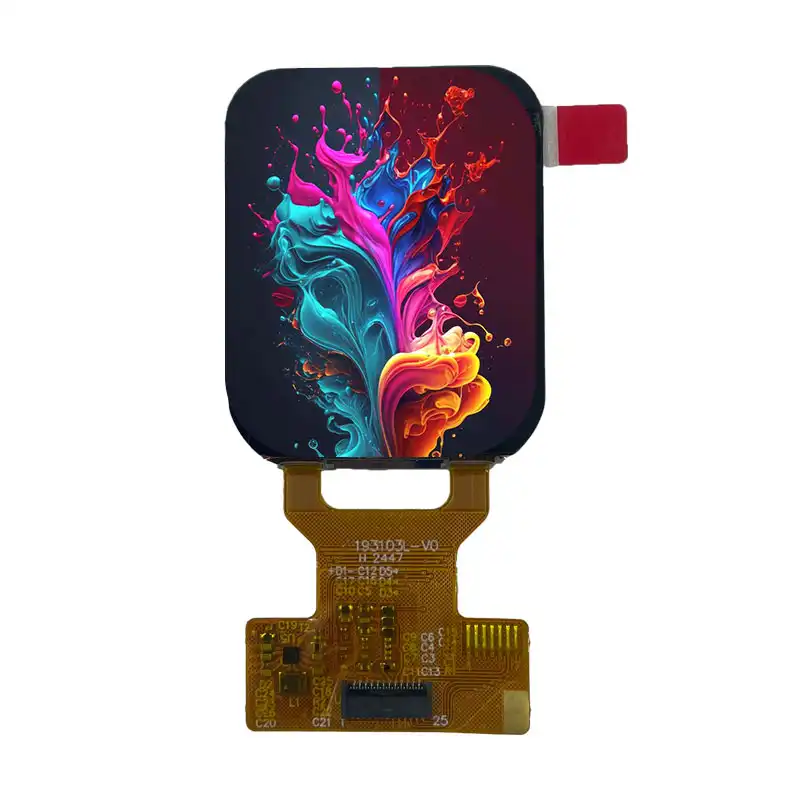

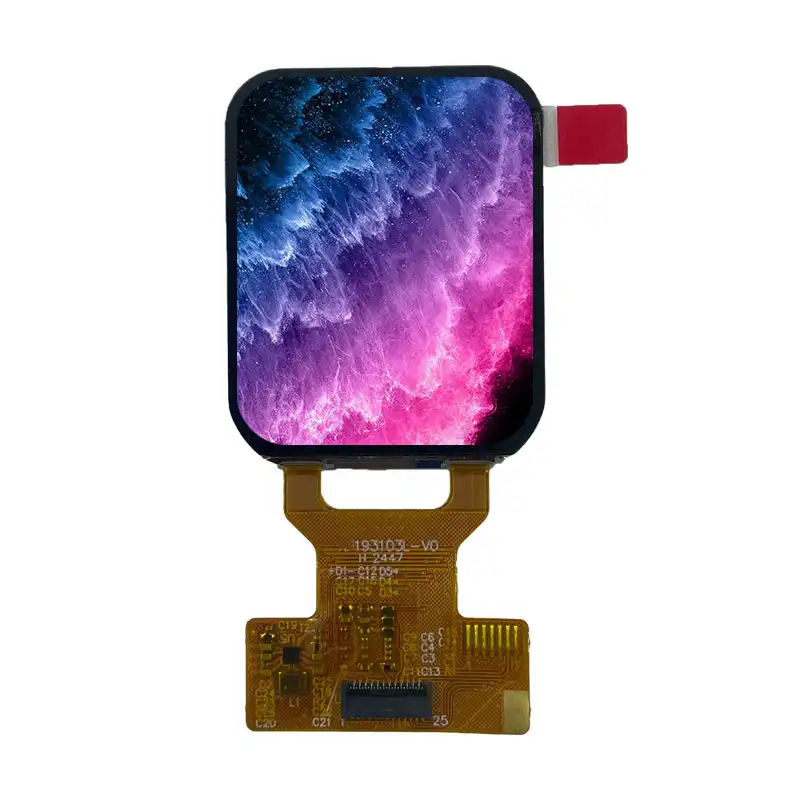

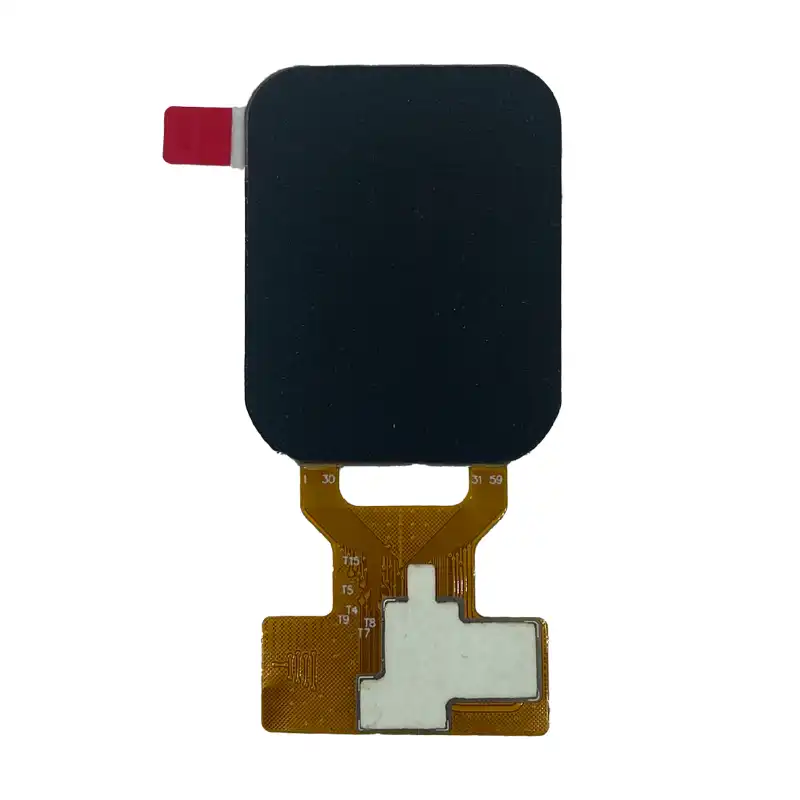

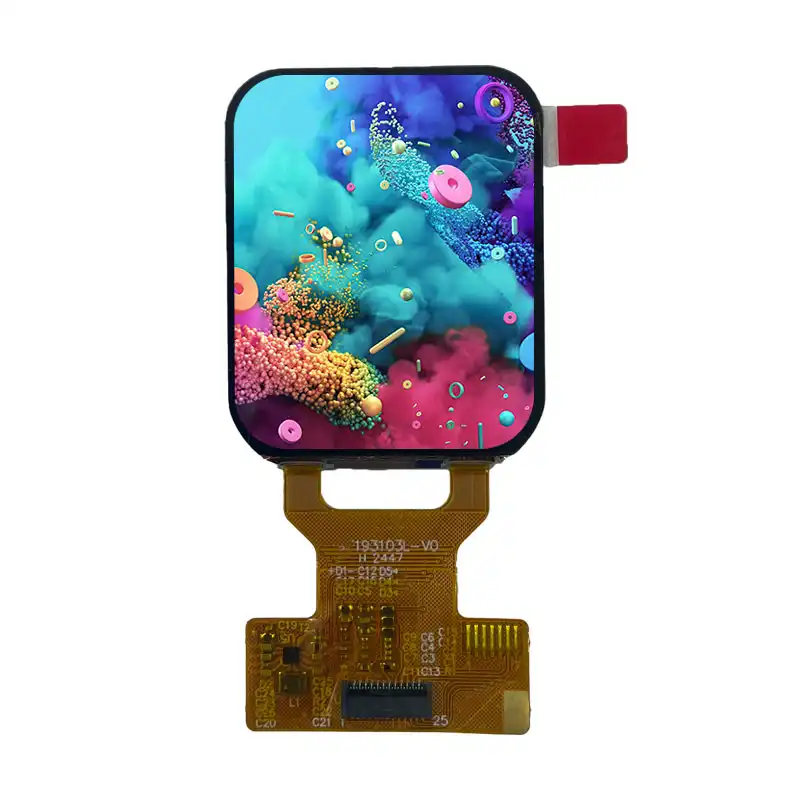

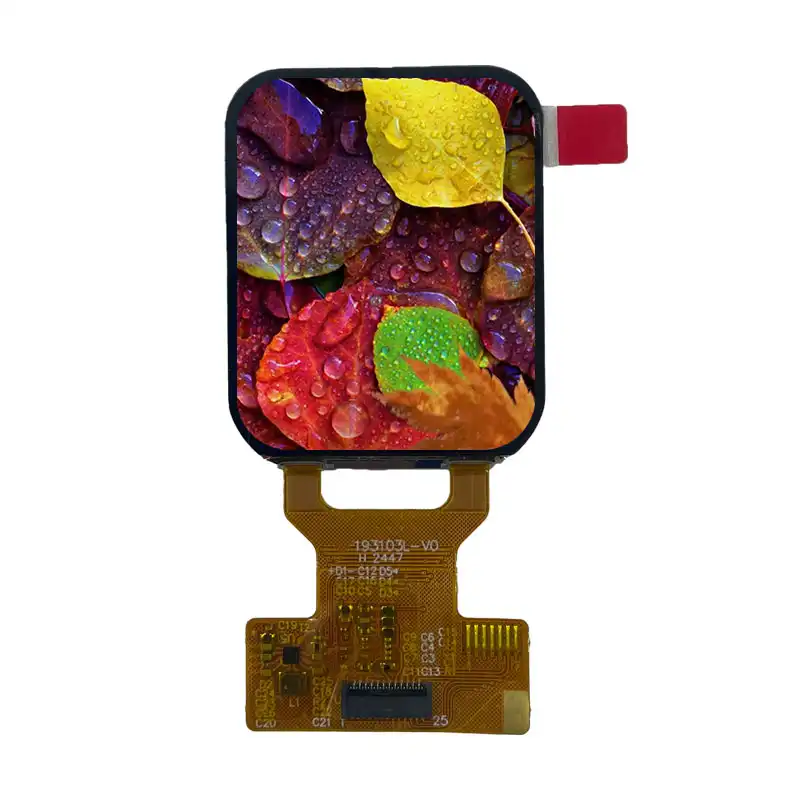

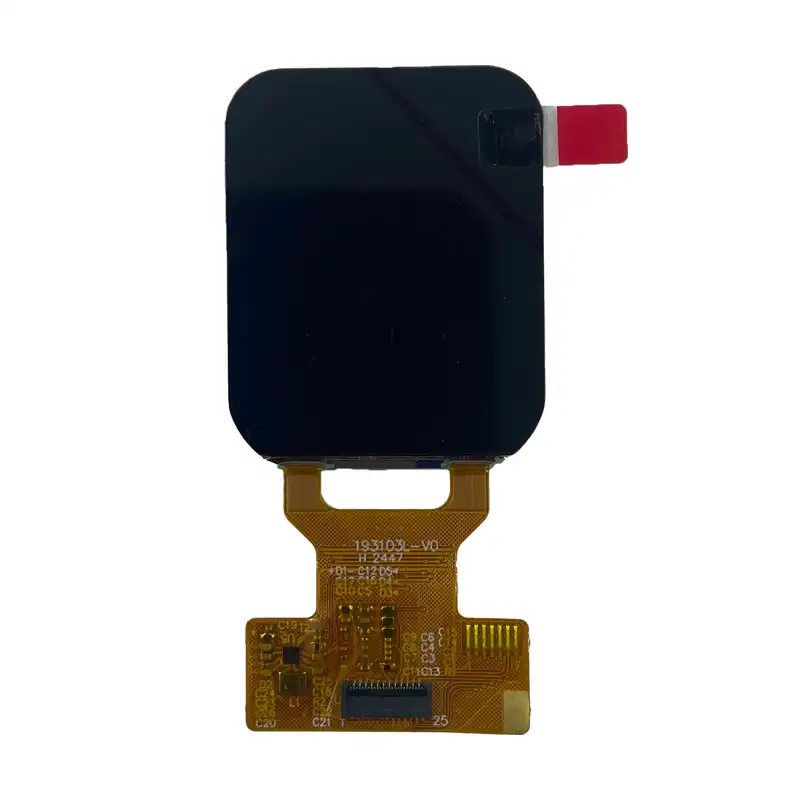

Le Module AMOLED de 1.95 pouces (Modèle : BR195103-A1) à partir de Shenzhen Brownopto Technology Co., Ltd. Il s'agit d'une solution d'affichage compacte et haute résolution, idéale pour les montres connectées, les objets connectés et les appareils portables. Doté d'une image nette Résolution 368 × 448 et dynamique Technologie AMOLEDCe module offre des noirs profonds, un excellent contraste et une efficacité énergétique supérieure. Avec une luminosité typique de 600 nit et un rapport de contraste de 60,000:1, elle assure une excellente visibilité dans diverses conditions d'éclairage. Conçue avec un Interface QSPI et entraîné par le Circuit intégré CH13620Il offre des performances fiables pour les applications embarquées modernes.

Fonctionnalités clés

• Taille de l'écran: 1.95 pouces de diagonale
• Résolution: 368 × 448 pixels
• Zone active: 30.912 x 38.1696 mm
• Plan du module : 32.672 × 41.0596 x 0.85 mm
• Technologie: AMOLED (OLED à matrice active)
• Couleurs d'affichage: 16.7 millions
• Interface: QSPI (interface périphérique série quadruple)
• IC du pilote: CH13620
• Luminance 600 cd/m² (typique)
• Rapport de contraste: 60,000: 1 (typ.)
• Angle de vue: 85° dans toutes les directions (CR ≥10)
• Couverture NTSC : 100% (typ.)
• Durée de vie (LT95) : 200 heures (motif blanc, 25°C)
• Température de fonctionnement : -20 ° C à + 70 ° C

Spécifications techniques

Paramètre	Valeur
Taille de l'écran	1.95 pouce
Résolution	368 × 448 pixels
Zone active	30.912 x 38.1696 mm
Aperçu du module	32.672 × 41.0596 x 0.85 mm
Technologie	AMOLED
Couleurs d'affichage	16.7 millions
Interface	QSPI
IC Driver	CH13620
Luminance	600 cd/m² (typ.), 550 min
Rapport de contraste	60,000: 1 (typ.)
Angle de vision	85° dans toutes les directions (CR≥10)
Uniformité	≥85% (mesure en 5 points)
Rapport NTSC	100 % (typ.), 97 % min.
Durée de vie (LT95)	200 heures (motif blanc, 25°C)
Température de fonctionnement	-20 ° C à + 70 ° C
Température de stockage	-30 ° C à + 80 ° C
Cadre Fréquence	60 Hz
Alimentation électrique (VCI)	2.7–3.6 V (typ. 2.8 V)
Alimentation logique (IOVDD)	1.65–3.6 V (typ. 1.8 V)
Sortie ELVDD	3.5 V
Sortie ELVSS	-3.5 V
Consommation d'énergie	260 mW (typ., mode normal)
Poids	À déterminer
Conformité	RoHS

Critères d'inspection visuelle

L'inspection est réalisée sous un éclairage fluorescent blanc froid (1000 ± 200 lux), à une distance d'observation de 30 ± 5 cm et sous un angle de vision de 45°. Les défauts sont évalués par rapport à des échantillons limites. (Réf. : Spécifications, section 8.4)

Non.	Article d'inspection	Critères acceptables	Type de défaut
1	Verre brisé	Non autorisé	MA
2	Fissure	Non autorisé	MA
3	Effondrement de bord/coin	Y ≤ 0.15 mm : ignoré ; 0.15 < Y ≤ 0.4 mm : X ≤ 2 mm, N ignoré ; Y > 0.4 ​​mm : non autorisé ; Z ≤ t	MI
4	Bride	Y ≤ 0.2 mm : autorisé ; Y > 0.2 mm : non autorisé	MI
5	Épingler sale	Aucun contrôle	MI
6	Épingle à gratter	Les rayures sont tolérées en l'absence de câble cassé ou de chevauchement.	MI
7	Déformation de l'écran	Hauteur de levage ≤ 0.3 mm	MI
8	Différence de couleur/tache	Aucun contrôle	MI
9	Écran sale	La face avant peut être essuyée ; la face arrière n’est pas contrôlée.	MI
10	Défaut ponctuel	D ≤ 0.1 mm : ignoré ; 0.1 < D ≤ 0.15 mm : N ≤ 1 ; D > 0.15 mm : non autorisé	MI
11	Défaut linéaire / Matière étrangère	L ≤ 0.03 mm : non pris en compte ; 0.03 < L ≤ 0.05 mm : L < 3.0 mm, N ≤ 2 ; 0.05 < L ≤ 0.07 mm : L ≤ 3.0 mm, N ≤ 1 ; L > 0.07 mm ou L > 3 mm : non autorisé	MI
12	Mélange	Non autorisé	-
13	Emballage	Propre, intact, avec étiquettes claires et signature du contrôle qualité	-

Scénarios d'application

Le Module AMOLED de 1.95 pouces est idéal pour les applications nécessitant une haute résolution dans un format compact :

• Appareils portables : Montres connectées, traqueurs d'activité, moniteurs de santé
• Des appareils portables: Terminaux portables, télécommandes intelligentes
• Électronique grand public: Lecteurs audio, contrôleurs IoT
• IHM industrielles : Panneaux de commande compacts, outils de diagnostic

Précautions d'emploi

• Évitez toute pression mécanique ou flexion de la surface d'affichage.
• Utilisez des outils antistatiques et une mise à la terre lors de la manipulation et de l'assemblage.
• Nettoyer uniquement avec de l'alcool isopropylique et un chiffon non pelucheux ; éviter les matériaux abrasifs.
• Suivez la séquence de mise sous/hors tension recommandée (reportez-vous à la section 6.3–6.4 de la fiche technique).
• Conserver dans un endroit sec et sombre pour éviter la dégradation des écrans OLED.
