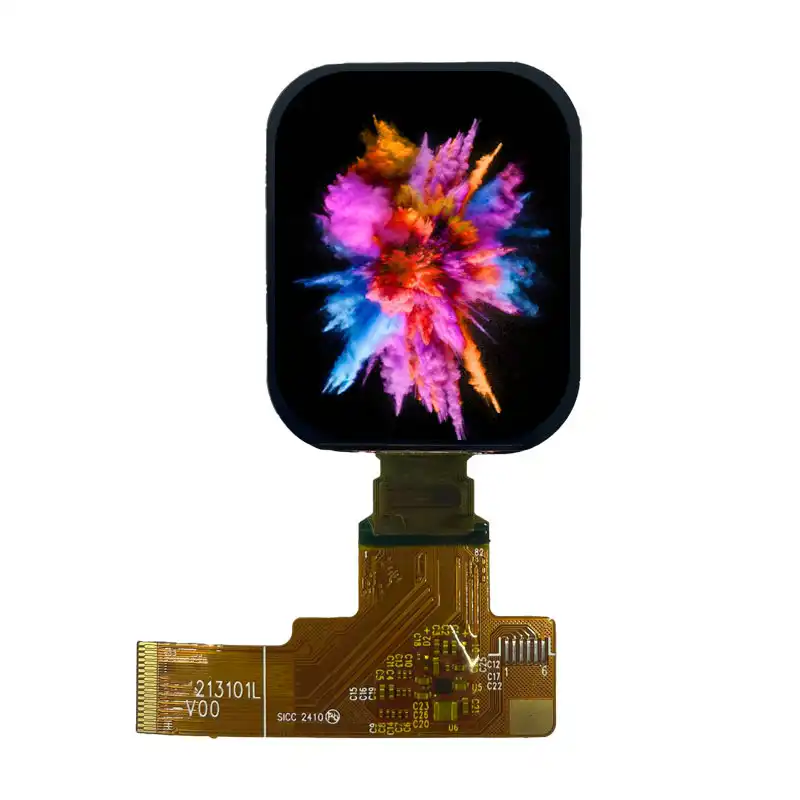

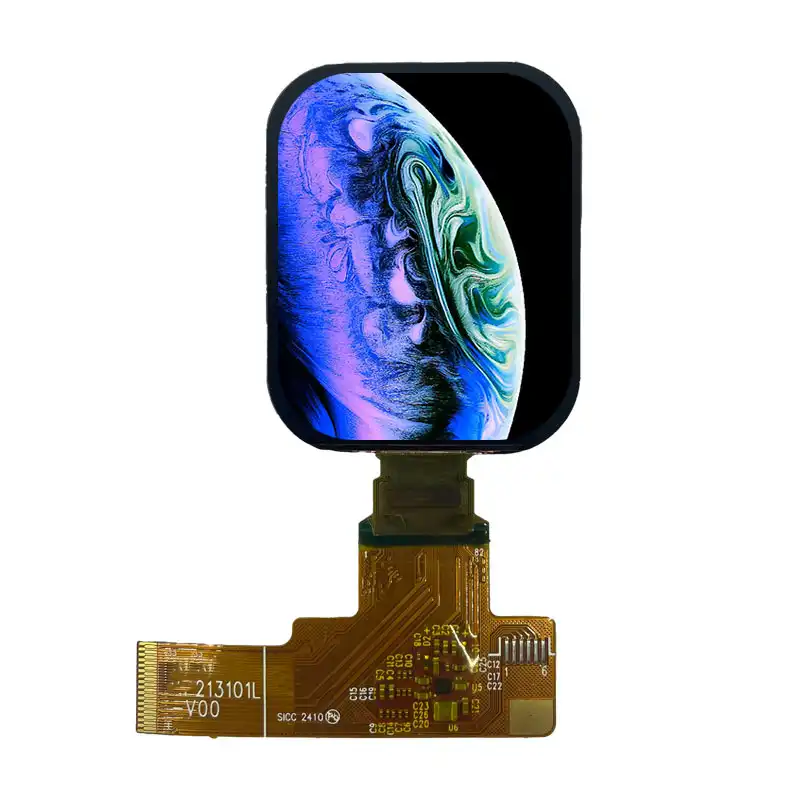

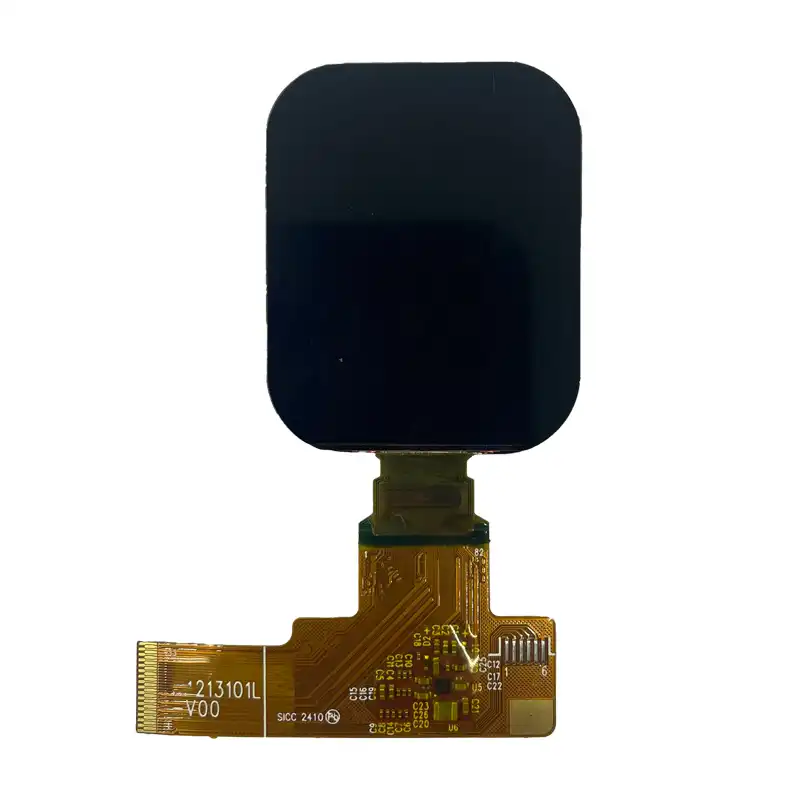

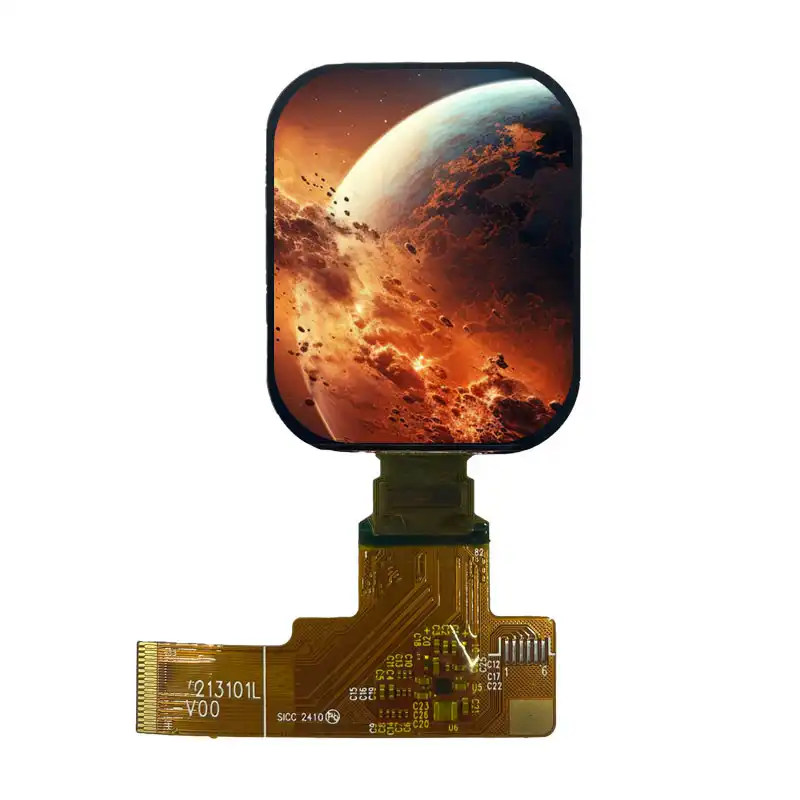

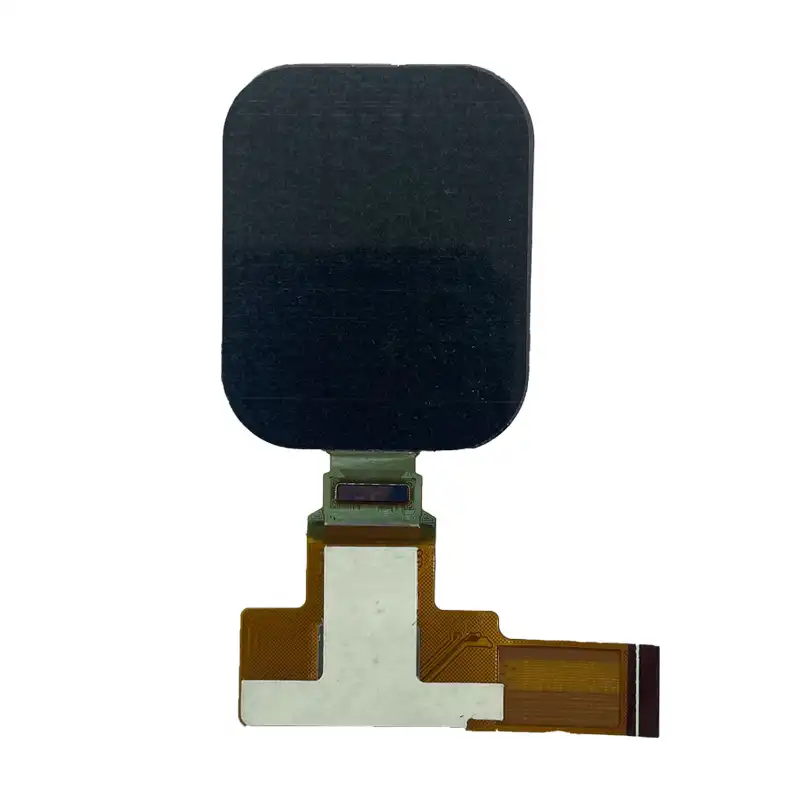

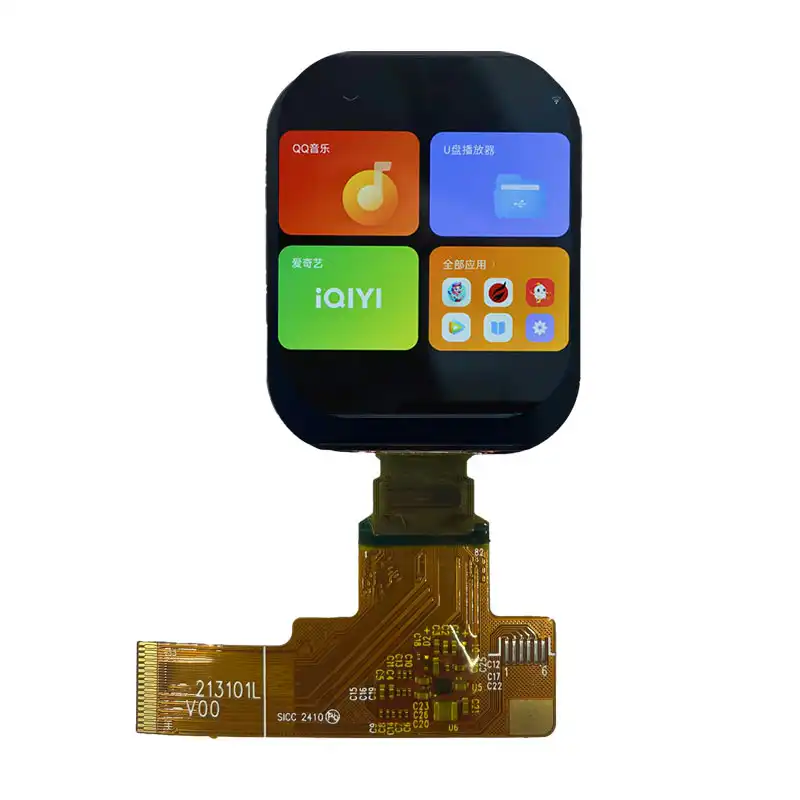

Module d'affichage AMOLED de 2.08 pouces – Écran rectangulaire haute résolution

Conçu pour l'excellence, bâti pour l'avenir

Le Module AMOLED de 2.08 pouces (Modèle : BR208102-A1) à partir de Shenzhen Brownopto Technology Co., Ltd. est un écran rectangulaire haute résolution conçu pour les interfaces utilisateur compactes, les objets connectés et les appareils portables. Doté d'une résolution de 410 × 502 pixels et entraîné par le Circuit intégré de commande CO5300Cet écran AMOLED offre des couleurs éclatantes, des noirs profonds et un excellent contraste (60 000:1). Il prend en charge plusieurs interfaces, notamment : MIPI, QSPI et SPI à 4 fils, offrant une flexibilité maximale pour l'intégration système. Avec une luminosité typique de 600 nit, 97% NTSC gamme de couleursGrâce à ses larges angles de vision (80° dans toutes les directions), il garantit d'excellentes performances visuelles. Le module fonctionne à partir de -20 ° C à + 70 ° Cce qui le rend adapté aux applications industrielles et grand public.

Fonctionnalités clés

• Taille de l'écran: 2.08 pouces de diagonale
• Résolution: 410 × 502 pixels
• Zone active: 33.087 x 40.511 mm
• Taille du module: 34.787 × 43.135 × 0.80 mm (hors FPC)
• Technologie: AMOLED (OLED à matrice active)
• Couleurs d'affichage: 16.7 millions
• Interface: MIPI / QSPI / SPI à 4 fils
• IC du pilote: CO5300
• Rapport de contraste: 60,000:1
• Luminosité: 600 lentes (type)
• Format NTSC : 97 % (typ.)
• Angle de vue: 80° dans toutes les directions (CR≥10)
• Température de fonctionnement : -20 ° C à + 70 ° C
• Température de stockage: -30 ° C à + 80 ° C
• Vie: 200 heures (LT95, motif blanc)

Spécifications techniques

Paramètre	Valeur
Taille d'affichage (diagonale)	2.08 pouce
Résolution	410 × 502
Zone active	33.087 (H) × 40.511 (V) millimètre
Aperçu du module	34.787 (H) × 43.135 (V) × 0.80 (H) mm
Mode d'affichage	AMOLED
Couleurs d'affichage	16.7M
Arrangement des pixels	Bande RVB
Interface	MIPI / QSPI / SPI à 4 fils
IC Driver	CO5300
Luminance (Typ)	600 nit
Uniformité (W255)	≥85%
Rapport de contraste	60,000:1
Rapport NTSC	97 % (typ.)
Angle de vision (CR≥10)	L80°/R80°/T80°/B80°
Température de fonctionnement	-20 ° C à + 70 ° C
Température de stockage	-30 ° C à + 80 ° C
Durée de vie (LT95)	200 heures (motif blanc, 25°C)
Poids	À déterminer

Performance optique

• Coordonnées de couleur (CIE1931) :
  • Rouge : x=0.682, y=0.315
  • Vert : x=0.240, y=0.710
  • Bleu : x=0.140, ​​y=0.048
  • Blanc : x=0.300, y=0.315
• Couverture NTSC : 97 % (typique)
• Uniformité de la luminance : ≥85% (mesuré à W255)

Interfaces prises en charge

Ce module prend en charge trois modes d'interface :

• ID MIPI – Interface série haut débit pour applications mobiles
• QSPI (Quad SPI) – Rentable et facile à intégrer
• SPI à 4 fils – Mode SPI standard pour les systèmes existants

Scénarios d'application

• Appareils portables : Montres connectées, trackers de fitness
• Des appareils portables: Terminaux portables, moniteurs médicaux
• Électronique grand public: Appareils domotiques, lecteurs audio
• IHM industrielles : Panneaux de commande compacts, instrumentation

Précautions d'emploi

• Évitez toute pression mécanique ou flexion de la surface d'affichage.
• Utilisez des outils protégés contre les décharges électrostatiques et une mise à la terre lors de la manipulation.
• Respectez les séquences de mise sous/hors tension recommandées (reportez-vous à la fiche technique).
• Conserver dans un endroit sec et sombre pour éviter la dégradation des écrans OLED.
• Ne touchez pas directement la zone active.

Téléchargement de ressources : spécification

Prêt à intégrer le BR208102-A1 ?

Contactez-nous pour obtenir des échantillons, des fiches techniques complètes ou une assistance technique.

Demander un échantillon
