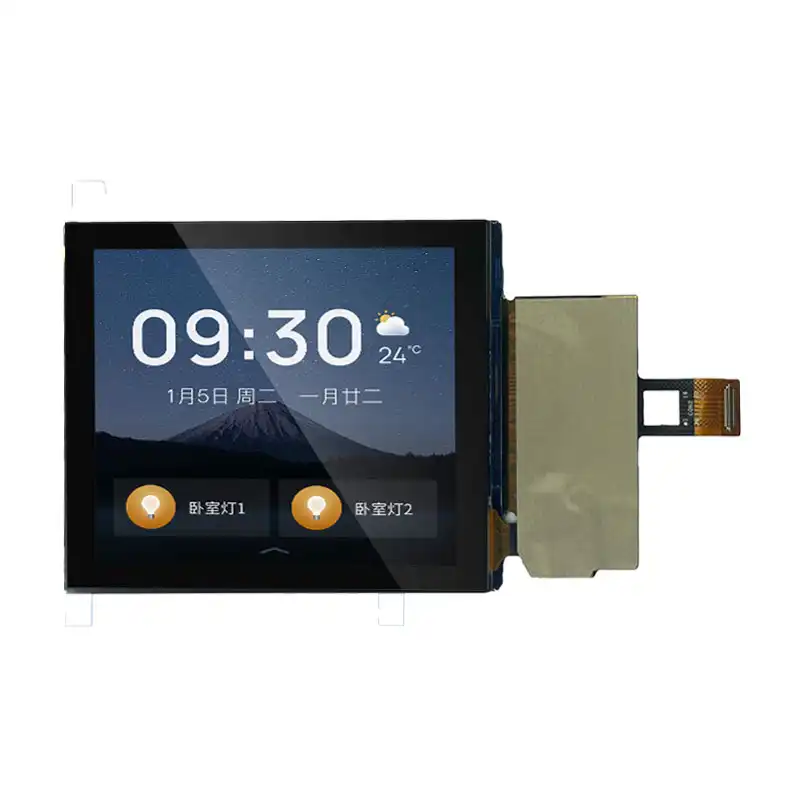

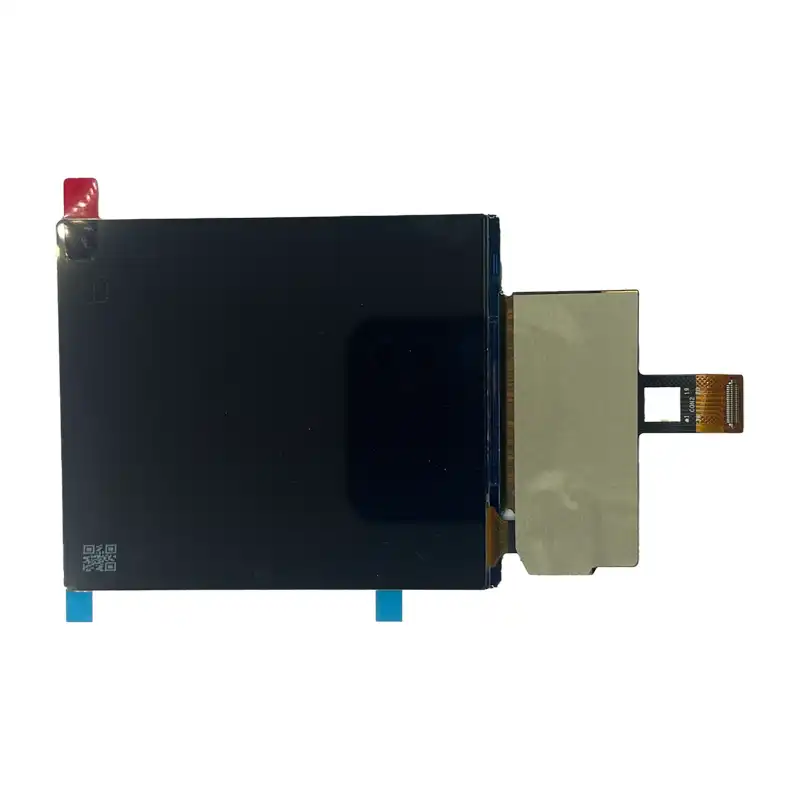

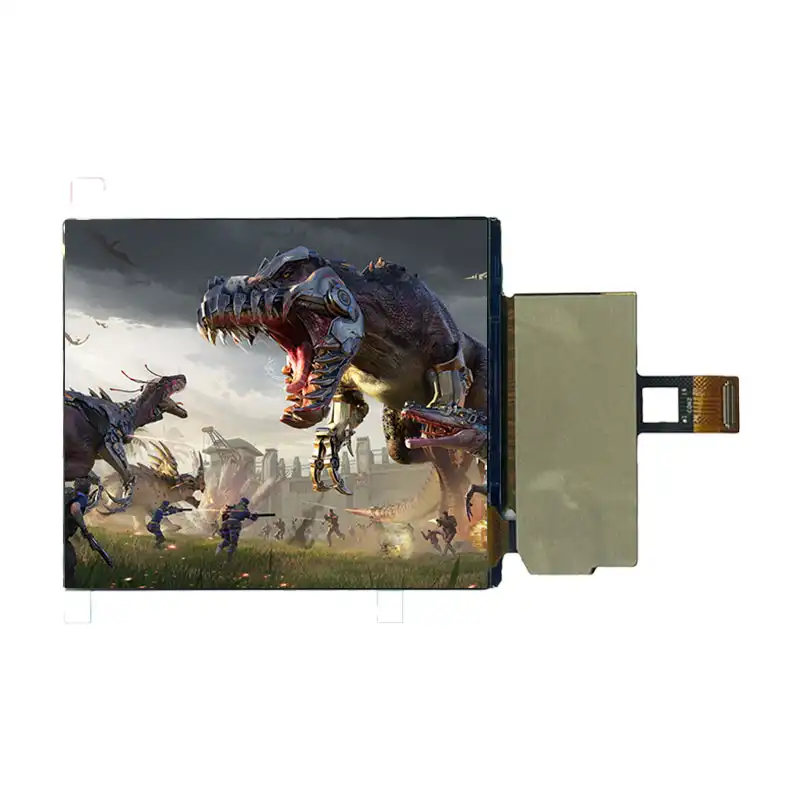

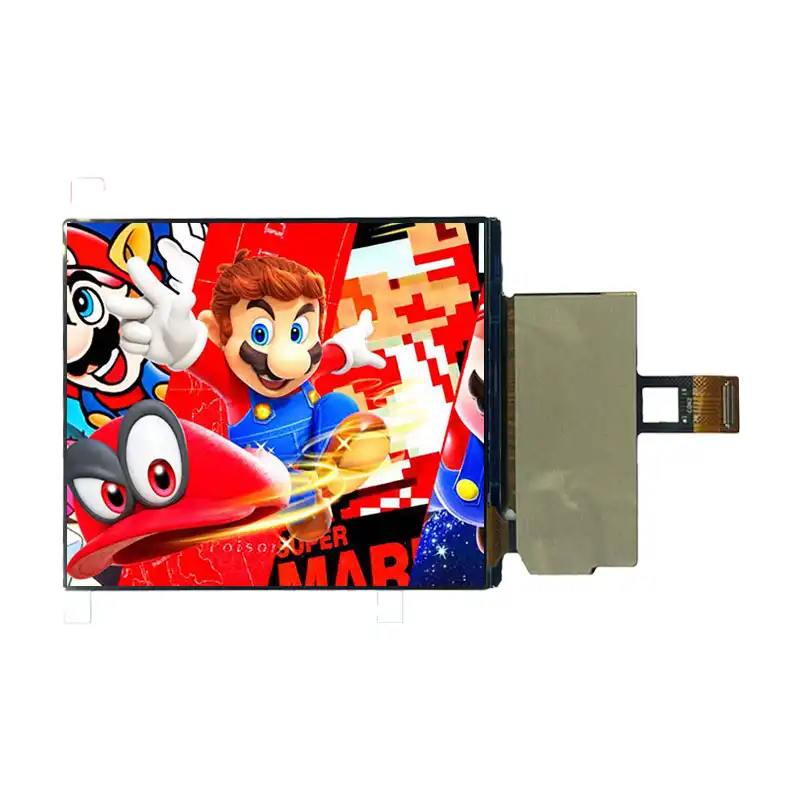

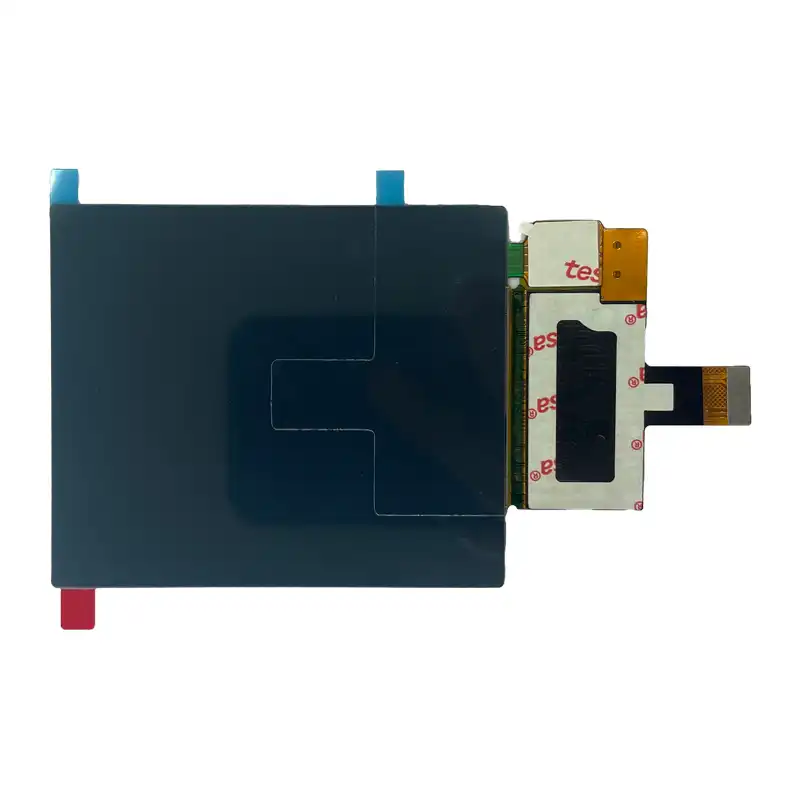

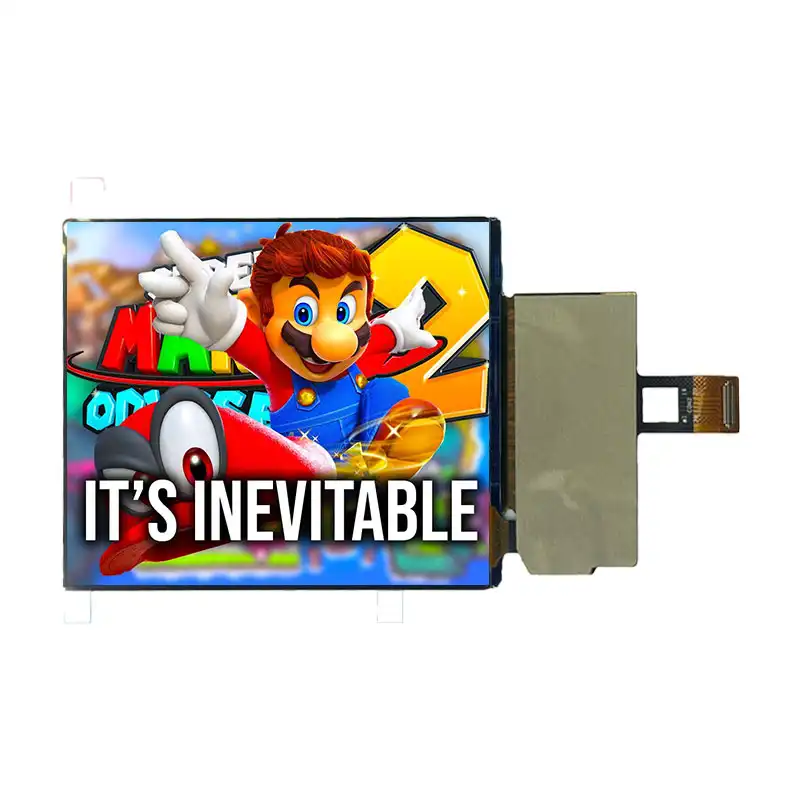

Module d'affichage AMOLED de 3.95 pouces – Écran rectangulaire Full HD+

Conçu pour l'excellence, bâti pour l'avenir

Le Module AMOLED de 3.95 pouces (Modèle : BR395CSK-001) à partir de Shenzhen Brownopto Technology Co., Ltd. Il s'agit d'un écran rectangulaire haute résolution conçu pour les montres connectées, les objets connectés et les interfaces utilisateur compactes. Il offre une image nette. Résolution de 1080 × 1240 pixels et entraîné par le Circuit intégré de commande CH13726ACet écran AMOLED offre des couleurs éclatantes, des noirs profonds et un excellent contraste. Conçu avec LTPS (polysilicium basse température) la technologie et un Interface MIPI à 4 voiesIl prend en charge la transmission de données à haut débit pour une lecture fluide des graphismes et des vidéos. L'écran offre une luminosité typique de 500 cd / m², assurant une excellente visibilité dans diverses conditions d'éclairage. Avec une taille de module compacte de 67.25 × 79.87 x 0.8 mmIl est idéal pour les appareils portables et connectés modernes nécessitant une haute densité de pixels et une grande efficacité énergétique.

Fonctionnalités clés

• Taille de l'écran: 3.95 pouces de diagonale
• Résolution: 1080 × 1240 pixels (Full HD+)
• Zone active: 65.448 x 75.144 mm
• Taille du module: 67.25 × 79.87 x 0.8 mm
• Technologie: Écran AMOLED + panneau arrière LTPS
• Couleurs d'affichage: 16.7 millions
• Pixel Pitch: 0.0606 x 0.0606 mm
• Interface: MIPI 4 voies
• IC du pilote: CH13726A
• Luminosité: 500 cd/m² (typique)
• Frame Rate: 60 Hz
• Traitement de surface: HC (Revêtement dur), 2H
• Ecran tactile: Sans TP (module de base)
• Conformité : RoHS 2.0

Spécifications techniques

Paramètre	Valeur
Taille d'affichage (diagonale)	3.95 pouce
Résolution	1080 (H) × 1240 (V)
Zone active	65.448 (L) × 75.144 (H) mm
Pixel pitch	0.0606 (H) × 0.0606 (V) millimètre
Aperçu du module	67.25 × 79.87 x 0.8 mm
Mode d'affichage	AMOLED
Technologie de fond de panier	LTPS (polysilicium basse température)
Profondeur des couleurs	16.7 millions de couleurs
Configuration de Pixel	Style V4
Interface	MIPI 4 voies
IC Driver	CH13726A
Fréquence d'images	60 Hz
Luminance (Typ)	500 cd / m²
Luminance (Min)	450 cd / m²
Luminance (Max)	550 cd / m²
Chromaticité (Blanc)	x=0.299, y=0.3152
Traitement de surface	HC (Revêtement dur), 2H
Avec/Sans PQ	Sans papier toilette
Conformité	RoHS 2.0

Caractéristiques électriques (Ta=25°C)

Paramètre	Symbole	Min	Type	Max	Unité

Affectation des broches du circuit imprimé principal (38 broches)

Épingler #	Symbole	I / O	Description

Scénarios d'application

• Montres connectées et objets connectés : Montres connectées rondes ou rectangulaires haute résolution
• Dispositifs médicaux portables : Moniteurs de signes vitaux, appareils ECG
• Électronique grand public: hubs domotiques, lecteurs audio
• IHM industrielles : Panneaux de commande compacts, terminaux portables

Précautions d'emploi

• Évitez toute pression mécanique ou flexion de la surface d'affichage.
• Utilisez des outils protégés contre les décharges électrostatiques et une mise à la terre lors de la manipulation.
• Ne dépassez pas les valeurs limites maximales absolues afin d'éviter tout dommage permanent.
• Respectez les séquences de mise sous/hors tension indiquées dans la fiche technique.
• Conserver dans un endroit sec et sombre pour prolonger la durée de vie des écrans OLED.

Téléchargement de ressources : spécification
