Module d'affichage e-paper 6 couleurs 2.8 pouces 300×400 SPI

Module d'affichage à encre électronique 6 couleurs de 2.8 pouces

Écran e-paper 6 couleurs de 2.8 pouces

Module E-Paper compact et réfléchissant à faible consommation de 2.8 pouces, doté d'un écran 6 couleurs, d'une lisibilité comparable à celle du papier et d'une interface SPI pour l'intégration embarquée.

Ce module d'affichage E-Paper 6 couleurs de 2.8 pouces est conçu pour les produits embarqués exigeant une consommation d'énergie ultra-faible, une image statique nette et un confort visuel optimal en lumière ambiante. Avec une résolution de 300 × 400 pixels, une structure compacte et une connectivité série, il convient aux appareils portables, aux étiquettes intelligentes, aux instruments industriels, aux terminaux IoT et autres applications d'affichage compactes.

Utilisant la technologie d'affichage électrophorétique à matrice active en mode purement réflectif et bistable, le module conserve l'image visible après rafraîchissement sans alimentation continue. Prenant en charge l'affichage en noir et blanc, rouge, jaune, bleu et vert, cette solution offre une communication visuelle plus riche que le papier électronique monochrome standard, tout en préservant les avantages de faible consommation requis pour les produits d'affichage alimentés par batterie et fonctionnant en continu.

Type d'affichage Écran E-Paper 6 couleurs de 2.8 pouce Résolution 300 × 400 pixels Interface Communication SPI Mode d'affichage Purement réfléchissant, bistable Couleurs d'affichage Noir, Blanc, Rouge, Jaune, Bleu, Vert Application Dispositifs d'affichage compacts, embarqués et portables

Faits saillants rapides

• Module d'affichage E-Paper 6 couleurs à matrice active de 2.8 pouce
• Écran réfléchissant 300 × 400 pour texte, graphiques et étiquettes
• Compatible avec les écrans noir, blanc, rouge, jaune, bleu et vert
• Consommation d'énergie ultra-faible pour les produits alimentés par batterie
• L'écran bistable conserve l'image sans alimentation continue
• Interface SPI pour le développement et l'intégration embarqués

Idéal pour les produits nécessitant un affichage couleur sur papier électronique, une lisibilité optimale grâce à sa surface réfléchissante, un format compact et une faible consommation d'énergie.

Fonctionnalités clés

️

Résolution 300 × 400

Assure un rendu clair du texte, des icônes, des étiquettes, des éléments d'interface utilisateur et des graphiques simples dans les produits d'affichage embarqués compacts.

????

Écran 6 couleurs

Prend en charge l'affichage en noir et blanc, rouge, jaune, bleu et vert pour une présentation des informations plus riche et une différenciation visuelle plus marquée.

(I.e.

Ultra-basse puissance

Conçu pour les produits économes en énergie, avec une faible consommation d'énergie de rafraîchissement et une conservation stable de l'image entre les mises à jour d'affichage.

????

Vision réfléchie

Le mode d'affichage purement réfléchissant offre une lisibilité comparable à celle du papier sous la lumière ambiante sans nécessiter de rétroéclairage.

️

Paysage et portrait

Prend en charge les orientations d'affichage paysage et portrait pour une conception d'interface plus flexible dans différentes applications.

⚙️

Interface SPI

La prise en charge de la communication SPI simplifie la connexion du microcontrôleur et contribue à accélérer l'intégration et l'évaluation du matériel embarqué.

Présentation du produit

Ce module d'affichage électrophorétique 6 couleurs de 2.8 pouces est conçu pour les produits embarqués exigeant une faible consommation d'énergie, un affichage d'image statique stable et une bonne lisibilité en lumière ambiante. Grâce à sa résolution de 300 × 400 pixels et à sa matrice active, il convient à l'affichage de textes, d'icônes, d'étiquettes, d'éléments d'interface utilisateur, d'état de l'appareil et de contenus graphiques fixes dans les systèmes électroniques portables et compacts.

Grâce à sa technologie E-Paper bistable, ce module permet de conserver l'image visible même après un rafraîchissement, sans alimentation continue. Comparé aux solutions LCD classiques, cela contribue à réduire la consommation de la batterie pour les produits affichant des informations pendant de longues périodes sans mises à jour fréquentes de l'écran. Par ailleurs, son affichage 6 couleurs offre une présentation du contenu plus riche que les modules E-Paper noir et blanc standard.

Sa taille compacte, sa structure réfléchissante, sa compatibilité avec la communication SPI, sa capacité d'affichage 6 couleurs et son fonctionnement à faible consommation le rendent adapté aux étiquettes intelligentes, aux terminaux portables, aux appareils portables, aux instruments industriels, aux produits IoT et aux projets d'affichage embarqués OEM ou ODM personnalisés.

Applications typiques

Étiquettes intelligentes et petites étiquettes d'information Terminaux portables à affichage couleur à encre électronique Instruments industriels et indicateurs d'état panneaux de commande IoT et appareils intelligents compacts Produits d'identification électronique et de badges Dispositifs d'affichage alimentés par batterie présentoirs de rayon et d'information produit mini-panneaux d'affichage pour maison intelligente Kits de développement et d'évaluation de prototypes Projets de papier électronique personnalisés OEM et ODM

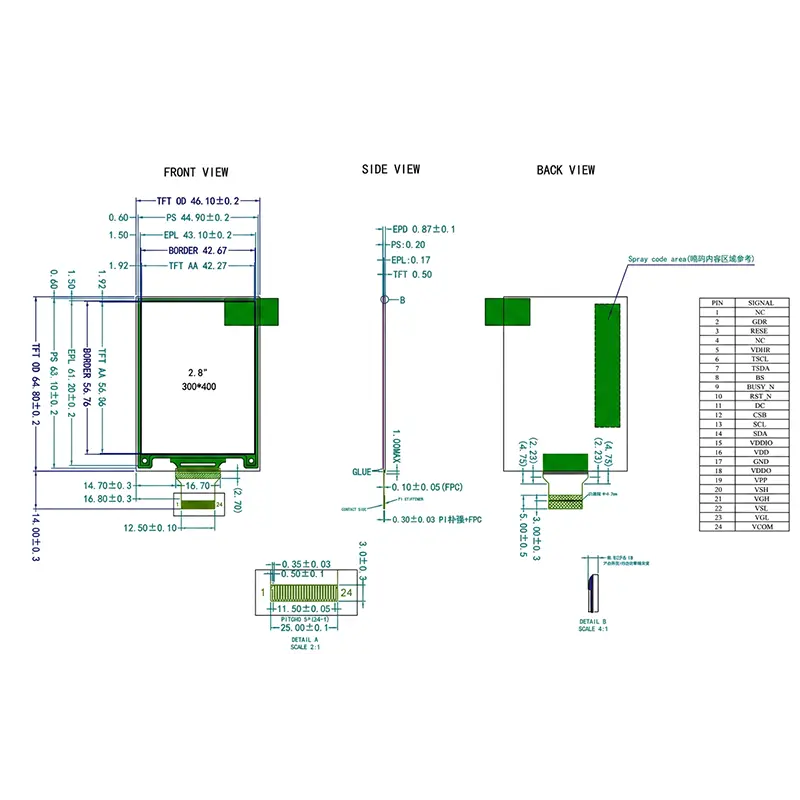

Caractéristiques mécaniques

Type d'affichage	Affichage électrophorétique à matrice active (AM EPD)
Taille de l'écran	2.8 pouce
Résolution	300 (H) × 400 (V)
Densité de pixels	180 DPI
Zone active	42.27 x 56.36 mm
Pixel pitch	0.1409 x 0.1409 mm
Configuration de Pixel	Carrée Réf
Dimension Outline	46.1(H) × 64.8(V) × 0.87(P) mm
Poids	/
Numéro de produit	Module e-Paper 6 couleurs de 2.8 pouces
Type de module	Module d'affichage à papier électronique réfléchissant 6 couleurs

Caractéristiques électriques

Interface	SPI
Modes SPI pris en charge	SPI 4 fils / SPI 3 fils
Tension de fonctionnement	2.4V à 3.6V
Tension d'alimentation typique	3.0V
Tension d'entrée de niveau haut	0.8 Vdd min
Tension d'entrée de niveau bas	0.2 Vdd max
Tension de sortie de niveau haut	0.9 Vdd typ.
Tension de sortie de niveau bas	0.1 Vdd typ.
Puissance typique	45 mW typ., 240 mW max.
Courant de fonctionnement typique	15 mA typique, 80 mA max.
Courant du mode veille	35 µA typ., 50 µA max.
Courant du mode veille profonde	1 µA typ
Température de fonctionnement	0 ° C à 50 ° C
Température de stockage	-25 ° C à 60 ° C

Performance optique

Capacité de couleur	Noir, Blanc, Rouge, Jaune, Bleu, Vert
Réflectivité blanche	Au-dessus de 30%
Rapport de contraste	Au-dessus de 8: 1
Heure de mise à jour de l'image	2800 ms typiques à 25 °C
Mode d'affichage	Pur réfléchissant
Caractéristique d'affichage	Bi-stable
Angle de vision	Ultra large
Surface	Surface d'affichage réfléchissante à encre électronique
Opération Illumination	Utilisation en intérieur, jusqu'à 2000 lux

Interface et intégration

Ce module E-Paper 6 couleurs de 2.8 pouces prend en charge la communication d'interface périphérique série et peut être intégré dans des produits portables et embarqués nécessitant une capacité d'affichage couleur à faible consommation.

• Communication SPI : Interface série disponible pour la transmission des données de contrôle et d'affichage embarquées.
• SPI à 4 fils / SPI à 3 fils : prend en charge différents modes de communication série selon la conception du système.
• épingle OCCUPÉE : fournit une indication d'état du pilote pendant la sortie de forme d'onde, la programmation OTP et la communication avec le capteur de température.
• Réinitialiser le contrôle : Entrée de réinitialisation active basse pour l'initialisation du module.
• Mémoire RAM d'affichage sur puce : Prend en charge le stockage interne des données d'affichage pour un contrôle efficace.
• Forme d'onde OTP sur puce : Forme d'onde stockée dans la puce OTP pour la prise en charge du pilotage du panneau.
• Fonctions intégrées : comprend un tampon de porte, un tampon de source, une interface MCU, une logique de contrôle de synchronisation, un oscillateur, un convertisseur DC-DC, une SRAM, une LUT et un VCOM.
• Prise en charge du maître I2C : disponible pour la lecture d'un capteur de température externe.

Avantage en matière de consommation d'énergie

Ce module d'affichage E-Paper 6 couleurs est conçu pour les applications exigeant une faible consommation en veille, une faible fréquence de rafraîchissement et une excellente stabilité d'affichage. Sa fonction bistable permet de maintenir l'affichage après un rafraîchissement, sans la consommation d'énergie continue des écrans émissifs classiques.

Grâce à son fonctionnement à très faible consommation, sa lisibilité par réflexion, sa capacité d'affichage couleur et ses fonctions de contrôleur intégrées, ce module convient aux produits embarqués alimentés par batterie, aux terminaux intelligents compacts, aux interfaces industrielles et aux dispositifs d'affichage d'informations à longue durée de vie qui nécessitent un rendu visuel plus riche que les solutions monochromes.

Test de fiabilité

• Fonctionnement à haute température : +50 °C, HR 30 %, 240 h
• Fonctionnement à basse température : 0 °C, 240 heures
• Stockage à haute température : +70 °C, HR 23 %, 240 h
• Conservation à basse température : -25 °C, 240 h
• Fonctionnement à haute température/humidité élevée : +40 °C, HR 90 %, 168 h
• Stockage à haute température et humidité élevée : +60 °C, HR 80 %, 240 h
• Choc thermique : de -25 °C (30 min) à +70 °C (30 min), 100 cycles
• Vibrations du colis : 1.04 G, 10 à 500 Hz, directions X/Y/Z, 1 heure par direction
• Impact de la chute du colis : chute de 122 cm sur une surface en béton, 1 coin, 3 arêtes, 6 faces
• Décharge électrostatique : modèle de machine ±250 V, 0 Ω, 200 pF

Manipulation et stockage

• Le panneau EPD est fabriqué à partir de matériaux fragiles tels que le verre et le plastique et doit être manipulé avec précaution.
• Ne pas plier, tordre ni exercer de pression sur le module d'affichage.
• Ne branchez ni ne débranchez le connecteur d'interface pendant que le panneau est en fonctionnement.
• Ne pas empiler les panneaux ou modules EPD.
• Ne pas démonter ni remonter le module d'affichage.
• Tenez le module à l'écart des gaz nocifs tels que les gaz acides et alcalins.

• Utilisez un chiffon doux et sec, sans produits chimiques, pour le nettoyage et évitez d'exercer une forte pression sur la surface.
• Empêcher toute pénétration d'humidité dans le panneau pendant le fonctionnement ou le stockage.
• Évitez le gel ou la rosée causés par d'importantes différences de température.
• Ne pas exposer le panneau non protégé à des températures élevées, à une forte humidité, à la lumière du soleil ou à la lumière fluorescente pendant de longues périodes.
• Conserver dans l'emballage d'origine, dans un environnement contrôlé.
• Conditions de stockage recommandées : 15 °C à 35 °C et 30 % HR à 60 % HR sans condensation.

Remarque : Une manipulation appropriée et un stockage contrôlé contribuent à maintenir les performances optiques, la qualité de surface et la fiabilité à long terme du module E-Paper.

QFP

1. À quoi sert cet écran E-Paper 6 couleurs de 2.8 pouce ? Il convient aux étiquettes intelligentes, aux terminaux portables, aux instruments industriels, aux appareils IoT compacts, aux produits d'affichage d'informations et à d'autres applications embarquées basse consommation nécessitant une présentation d'images statiques stable avec prise en charge des couleurs. 2. Quelles couleurs cet écran à encre électronique prend-il en charge ? Ce module prend en charge six couleurs d'affichage : noir, blanc, rouge, jaune, bleu et vert, ce qui le rend adapté à une présentation visuelle plus riche dans les applications E-Paper compactes. 3. Quelle est la résolution de ce module d'affichage ? Le module E-Paper de 2.8 pouce possède une résolution de 300 × 400 pixels, adaptée au texte, aux icônes, aux étiquettes, aux informations d'état et aux graphiques d'interface simples. 4. Ce produit prend-il en charge la communication SPI ? Oui. Ce module prend en charge la communication SPI et peut fonctionner avec les modes d'interface SPI à 4 fils ou à 3 fils pour le développement et l'intégration embarqués. 5. Ce module E-Paper est-il adapté aux produits alimentés par batterie ? Oui. Son architecture à très faible consommation et sa technologie d'affichage bistable permettent à l'image de rester visible après un rafraîchissement sans alimentation continue, ce qui est parfaitement adapté aux produits alimentés par batterie. 6. Cet écran nécessite-t-il un rétroéclairage ? Non. Il utilise une technologie d'affichage purement réfléchissante et est conçu pour une utilisation en conditions de lumière ambiante, offrant une lisibilité comparable à celle du papier sans rétroéclairage. Téléchargement de ressources : spécification

Prêt à intégrer l'écran E-Paper 6 couleurs de 2.8 pouces ?

Contactez-nous pour obtenir des échantillons, des fiches techniques complètes, une assistance à la personnalisation, des conseils d'application ou une assistance technique.

Demander un échantillon
