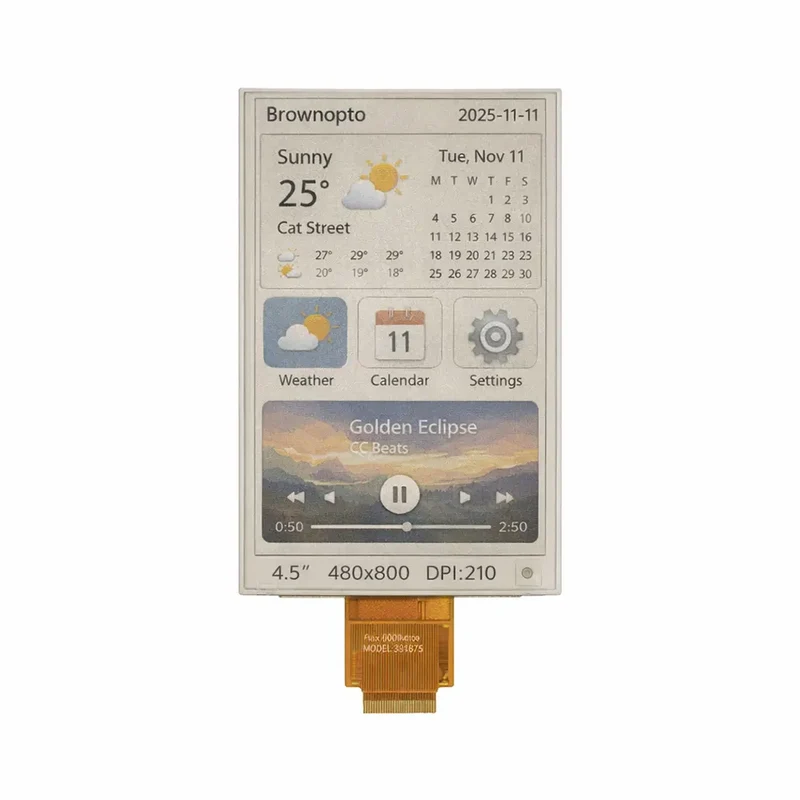

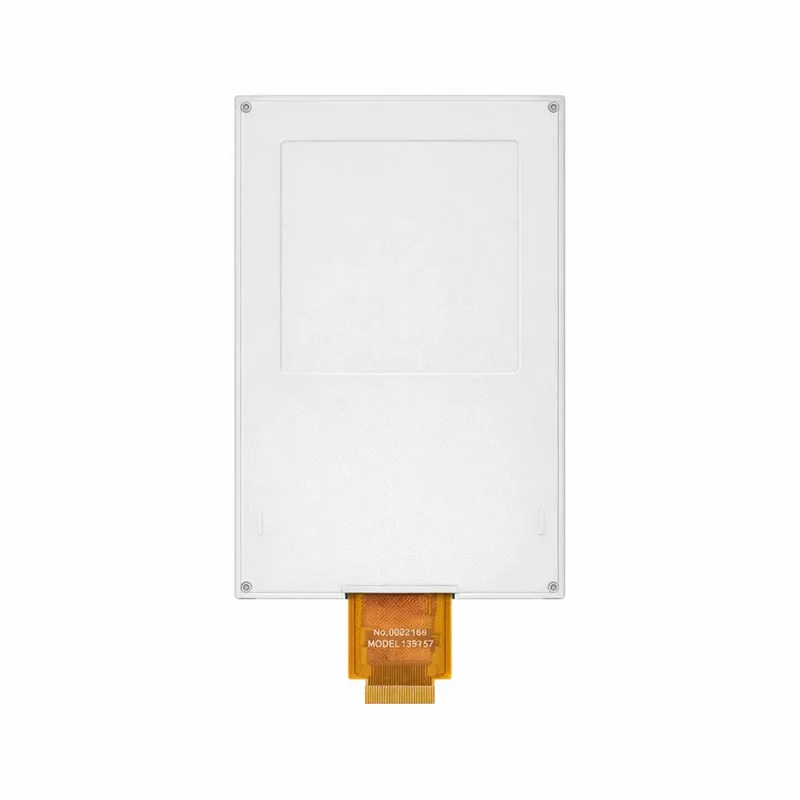

Module EPD SPI 6 couleurs d'écran e-paper 4.5 pouces (480 × 800 pixels)

Module d'affichage couleur à encre électronique

Écran couleur à encre électronique de 4.5 pouces

Solution de papier électronique réfléchissant à faible consommation pour l'intégration d'écrans embarqués compacts

Ce module d'affichage couleur à encre électronique de 4.5 pouces est conçu pour les produits embarqués exigeant une faible consommation d'énergie, une lisibilité optimale et une excellente stabilité d'image. Avec une résolution de 480 × 800 pixels et une interface SPI, il convient aux systèmes compacts nécessitant un affichage clair et une consommation d'énergie réduite.

Utilisant la technologie d'affichage électrophorétique à matrice active en mode purement réflectif et bistable, ce module offre une visualisation nette en lumière ambiante sans consommation d'énergie continue pour le maintien de l'image. Il convient aux dispositifs d'identification, aux produits d'affichage encadrés, aux terminaux d'information portables et à une large gamme d'applications embarquées personnalisées.

Type d'affichage Écran couleur à encre électronique de 4.5 pouces Résolution 480 × 800 pixels Interface SPI 4 fils / SPI 3 fils Mode d'affichage Purement réfléchissant, bistable Caractéristiques du contrôleur Mémoire RAM intégrée, LUT, oscillateur, convertisseur CC-CC Application Systèmes d'affichage embarqués basse consommation

Faits saillants rapides

• Module d'affichage couleur à encre électronique à matrice active de 4.5 pouces
• Écran réfléchissant 480 × 800 pour un contenu statique clair
• Prend en charge les interfaces SPI à 4 fils et à 3 fils.
• Consommation d'énergie ultra-faible pour les modèles alimentés par batterie
• L'écran bistable conserve l'image sans alimentation continue
• Convient aux cartes d'identité, aux présentoirs encadrés et aux produits intégrés

Idéal pour les produits nécessitant une faible consommation d'énergie de rafraîchissement, une lisibilité optimale par réflexion et une longue durée de conservation de l'image dans des conceptions de dispositifs embarqués compacts.

Fonctionnalités clés

️

Résolution 480 × 800

Assure un rendu clair du texte, des icônes, des informations d'état et des graphiques statiques dans les produits d'affichage embarqués compacts.

(I.e.

Ultra-basse puissance

Conçu pour les produits économes en énergie, avec une faible consommation d'énergie de rafraîchissement et une conservation stable de l'image entre les mises à jour.

????

Vision réfléchie

Le mode d'affichage purement réfléchissant offre une lisibilité comparable à celle du papier sous la lumière ambiante sans nécessiter de rétroéclairage.

⚙️

Interface SPI flexible

Prend en charge les protocoles SPI à 4 fils et à 3 fils pour une communication simplifiée avec le microcontrôleur et une intégration facilitée dans les produits embarqués.

(I.e.

Fonctions de contrôle intégrées

Comprend une mémoire RAM d'affichage sur puce, un stockage de formes d'onde, un oscillateur, un convertisseur CC-CC, une LUT et des fonctions de contrôle liées au VCOM.

👁️

Angle de visualisation large

Offre des performances visuelles stables depuis différents angles de vision pour une utilisation industrielle, commerciale et d'identification.

Présentation du produit

Ce module d'affichage électrophorétique couleur de 4.5 pouces est conçu pour les systèmes embarqués nécessitant une faible consommation d'énergie, un affichage d'image statique stable et une bonne lisibilité en lumière ambiante. Grâce à sa résolution de 480 × 800 pixels et à sa matrice active, il convient à l'affichage de textes, d'icônes, d'éléments d'interface, de contenus d'identification et d'informations graphiques fixes.

Grâce à la technologie E-Paper bistable utilisée par le module, l'image reste visible sans alimentation continue après rafraîchissement. Comparée aux solutions LCD ou OLED classiques, cette technologie permet de réduire la consommation de la batterie des appareils affichant des informations pendant de longues périodes sans mises à jour fréquentes.

Sa structure réfléchissante, sa taille compacte et sa compatibilité avec la communication SPI la rendent adaptée aux produits d'identification, aux appareils photo encadrés, aux terminaux d'information intelligents, aux unités d'affichage industrielles et aux projets embarqués OEM ou ODM personnalisés.

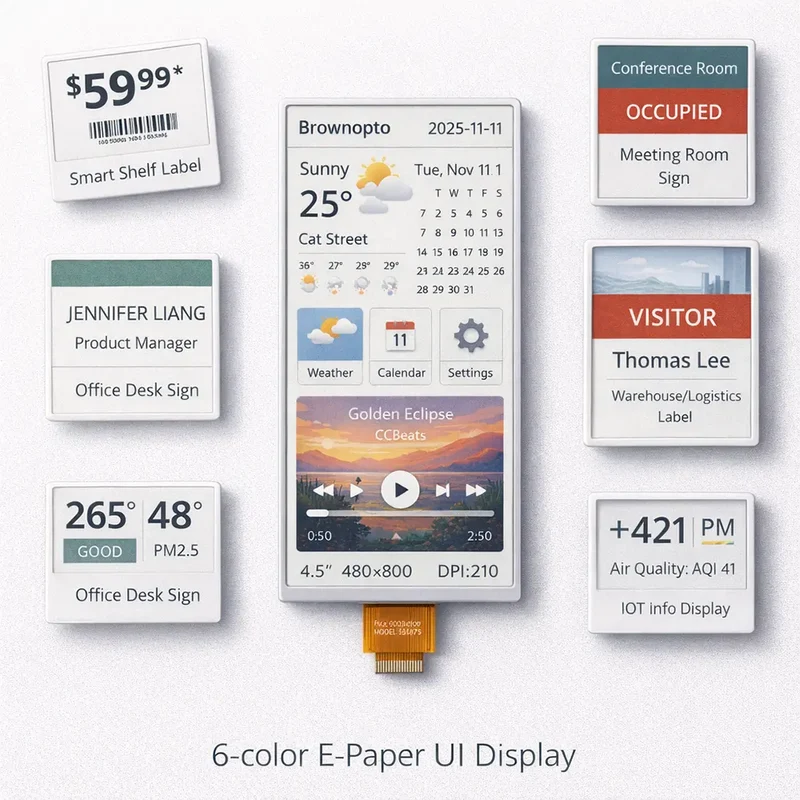

Applications typiques

cartes d'identité et dispositifs d'identification électronique Produits d'encadrement photo et de présentation décorative terminaux d'information portables Panneaux d'affichage pour maison intelligente et IoT Dispositifs d'affichage portables industriels Signalétique de bureau et panneaux d'affichage Produits d'affichage à faible consommation alimentés par batterie Systèmes d'étiquetage de vente au détail et d'information Interfaces d'affichage de contrôle intégrées Projets de papier électronique personnalisés OEM et ODM

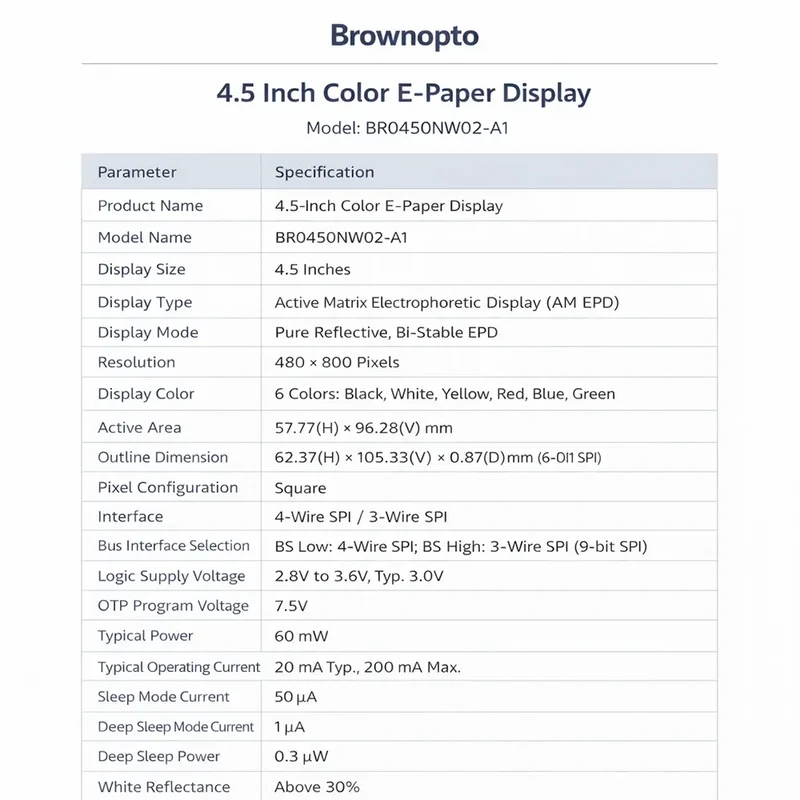

Caractéristiques mécaniques

Type d'affichage	Affichage électrophorétique à matrice active (AM EPD)
Taille de l'écran	4.5 pouce
Résolution	480 (H) × 800 (V)
Zone active	57.77 (H) × 96.28 (V) millimètre
Configuration de Pixel	Carrée Réf
Dimension Outline	62.37(H) × 105.33(V) × 0.87(P) mm

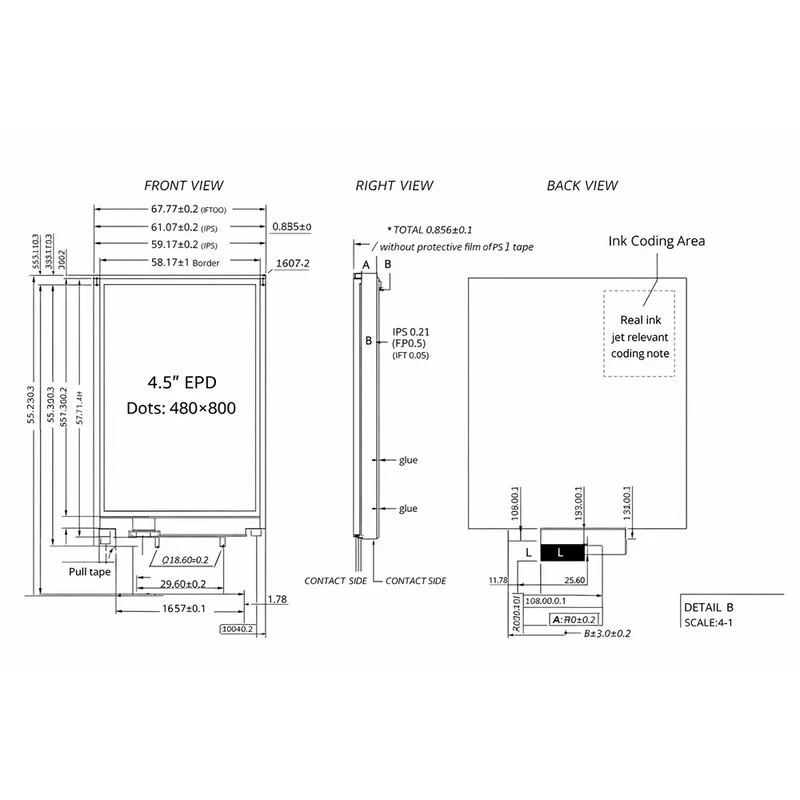

Dessin mécanique	Vues de face, de droite et de dos disponibles dans la fiche technique
Structure du module	Module EPD SPI compact
Numéro de produit	BR0450NW02-A1
Style d'application	Module d'affichage réfléchissant intégré

Caractéristiques électriques

Interface	SPI 4 fils / SPI 3 fils
Tension d'alimentation logique	2.8V à 3.6V
Alimentation logique typique	3.0V
Tension d'entrée de niveau haut	0.8 VDD
Tension d'entrée de niveau bas	0.2 VDD
Tension du programme OTP	7.5V
Puissance typique du panneau	60 mW
Courant de fonctionnement typique	20 à 200 mA
Courant du mode veille	50 μA
Courant du mode veille profonde	1 μA
Le pouvoir du sommeil profond	0.3 W
Tension de sortie VCOM	1.5 V typique
Température de fonctionnement	0 ° C à 50 ° C
Température de stockage	-25 ° C à 60 ° C
Éclairage intérieur	Jusqu'à 2000 lux
Humidité de stockage	30% RH à 60% RH

Performance optique

Réflectance blanche	Au-dessus de 30%
Rapport de contraste	Au-dessus de 8: 1
Angle de vision	Ultra large
Mode d'affichage	Pur réfléchissant
Caractéristique d'affichage	Bi-stable
États de couleur	Noir, Blanc, Jaune, Rouge, Bleu, Vert
Mesure optique	Mesuré sous un éclairage à 45° avec détection perpendiculaire, sauf indication contraire.
Mètre de luminance	Spectrophotomètre Eye-One Pro

Interface et intégration

Ce module E-Paper couleur de 4.5 pouces prend en charge la communication SPI à 4 fils et SPI à 3 fils, ce qui le rend adapté au développement côté microcontrôleur, à l'évaluation embarquée et à l'intégration de produits compacts.

• SPI à 4 fils : Utilise SCLK, SDIN, CSB, D/C et RSTN pour la communication de commandes et de données.
• SPI à 3 fils : La broche D/C n'est pas utilisée et la communication série 9 bits est prise en charge.
• Prise en charge I2C : Inclut une interface maître de signal I2C pour la lecture d'un capteur de température externe.
• Fonctions intégrées : intègre les fonctions de tampon de porte, de tampon de source, de logique de contrôle de synchronisation, d'oscillateur, de convertisseur DC-DC, de SRAM, de LUT et de VCOM.
• Utilisation intégrée : Convient aux dispositifs d'identification basse consommation, aux écrans encadrés, aux produits industriels et aux systèmes embarqués personnalisés.

Avantage en matière de consommation d'énergie

Ce module d'affichage couleur à encre électronique est conçu pour les applications exigeant une faible autonomie en veille, une faible fréquence de rafraîchissement et une excellente stabilité d'affichage. Sa fonction bistable permet de maintenir l'affichage après un rafraîchissement, sans la consommation d'énergie continue des écrans émissifs classiques.

Grâce à son fonctionnement à faible consommation, sa lisibilité par réflexion et ses fonctions de contrôleur intégrées, ce module convient aux produits embarqués alimentés par batterie, aux terminaux portables, aux dispositifs d'identification intelligents et aux systèmes d'affichage d'informations à longue durée de vie.

Test de fiabilité

• Fonctionnement à haute température : +40 °C, HR 30 %, 168 h
• Fonctionnement à basse température : 0 °C, 168 heures
• Stockage à haute température : +50 °C, HR 35 %, 168 h
• Conservation à basse température : -25 °C, 168 h
• Fonctionnement à haute température/humidité élevée : +40 °C, HR 90 %, 168 h
• Stockage à haute température et humidité élevée : +50 °C, HR 90 %, 168 h
• Choc thermique : de -25 °C à +60 °C, 100 cycles
• Vibrations de l'emballage : 1.04 G, 20 à 200 Hz, directions X/Y/Z, 30 heures par direction
• Impact de la chute du colis : chute de 100 cm sur une surface en béton
• Test d'effet électrostatique : modèle de machine ±200 V, 0 Ω, 200 pF

Manipulation et stockage

• Manipuler avec précaution pour éviter toute chute, flexion, torsion, fissure ou contrainte mécanique sur le panneau.
• Ne pas appliquer de pression sur la surface EPD.
• Ne branchez ni ne débranchez le connecteur d'interface pendant que le panneau est en fonctionnement.
• Évitez les gaz nocifs tels que les gaz acides et alcalins qui peuvent corroder les composants électroniques.
• Ne pas empiler les panneaux ou modules EPD.
• Ne pas démonter ni remonter le panneau EPD.

• Conserver dans l'emballage d'origine pour éviter les rayures et préserver les performances initiales.
• Utilisez un chiffon doux et sec, sans produits chimiques, pour le nettoyage.
• Évitez toute infiltration d'humidité, condensation, gel et rosée sur la surface du panneau.
• Évitez toute exposition prolongée à des températures élevées, à une forte humidité, à la lumière du soleil ou à la lumière fluorescente.
• Environnement de stockage recommandé : 15 °C à 35 °C, 30 % à 60 % d'humidité relative, sans condensation ni exposition directe au soleil.

Remarque : La fiche technique recommande une mise à jour quotidienne lorsque l’humidité est inférieure à 45 % HR ou supérieure à 70 % HR afin de préserver la qualité d’affichage.

QFP

1. À quoi sert ce module d'affichage couleur à encre électronique de 4.5 pouces ? Il convient aux cartes d'identité, aux produits photo encadrés, aux terminaux d'information portables, aux dispositifs d'affichage industriels, aux produits embarqués intelligents et à d'autres applications à faible consommation d'énergie nécessitant un affichage d'images statiques stable. 2. Quelle est la résolution de cet écran à encre électronique ? Ce module E-Paper de 4.5 pouces possède une résolution de 480 × 800 pixels, adaptée à un affichage clair du texte, des icônes, des étiquettes et des graphiques d'interface. 3. Quelle interface ce module prend-il en charge ? Il prend en charge les protocoles SPI à 4 fils et à 3 fils, ce qui le rend adapté à la communication avec les microcontrôleurs, au développement de systèmes de contrôle embarqués et à l'intégration de produits compacts à faible consommation. 4. Ce module E-Paper prend-il en charge les conceptions de batteries à faible consommation ? Oui. Son architecture à très faible consommation et sa technologie d'affichage bistable la rendent adaptée aux appareils alimentés par batterie, aux terminaux portables et aux produits qui ne rafraîchissent pas fréquemment leur contenu. 5. Cet écran nécessite-t-il un rétroéclairage ? Non. Il utilise une technologie d'affichage purement réfléchissante et est conçu pour une utilisation en lumière ambiante plutôt qu'avec un rétroéclairage. 6. Quelles fonctions de contrôle et d'intégration sont incluses ? Le module intègre un tampon de porte, un tampon de source, une logique de contrôle de synchronisation, un oscillateur, un convertisseur DC-DC, une SRAM, une LUT, des fonctions VCOM et une interface maître de signal I2C pour la lecture d'un capteur de température externe. Téléchargement de ressources : spécification
