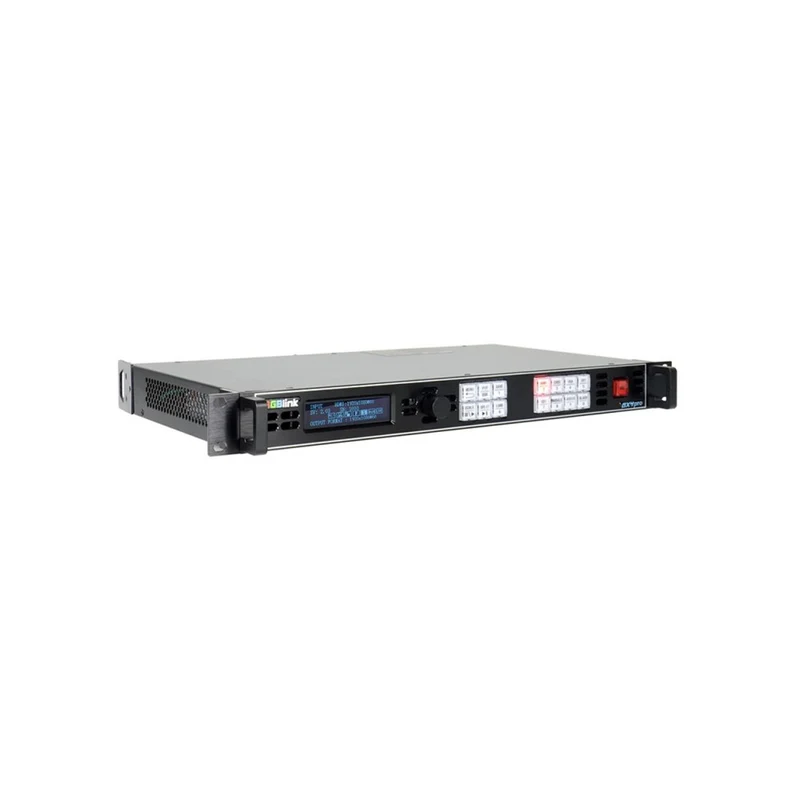

RGBlink Scaler Switcher & LED Controller

CARATTERISTICHE

GX4pro è un processore/scaler per applicazioni video wall o LED wall on demand che offre tutta una serie di funzioni irrinunciabili, come la commutazione seamless fra le sorgenti, effetti di transizione, PIP, configurazione dinamica dei display a LED, gestione dell’audio e multi-device splicing, cioè la possibilità di combinare più GX4pro collegandoli tramite HDMI loop per ottenere la giunzione perfetta fra più display richiesta, ad esempio, nei video wall.

Totalmente modulare, oltre agli ingressi standard HDMI, CVBS, VGA e DVI più una coppia di connettori audio analogici RCA, viene fornito con uno slot vuoto per qualsiasi modulo d’ingresso singolo che può essere scelto fra HDMI, DP, DVI, SDI, VGA, CVBS e USB per adattare il GX4pro ad un particolare ambiente applicativo.

Le due uscite sono invece DVI 2K (2048x1152@60 Hz) con possibilità di scegliere più risoluzioni, anche customizzate, in base al display che si vuole utilizzare. La gestione EDID fa sì che la risoluzione d’uscita del processore e il frame rate siano sempre matchati con quelli del display. Il tasto TAKE sul pannello frontale, già noto agli utenti RGBlink, consente oltre alla preview di cambiare input con effetto di transizione, scegliendolo fra uno dei 12 disponibili.

GX4pro supporta sia l'audio embedded che quello proveniente da una sorgente audio esterna con entrambe le uscite esterne (OUT L/R, anche su mini jack da 3,5 mm). L'uscita audio RCA è ideale per collegare il processore a sistemi audio dedicati, mentre l'audio embedded per la trasmissione di audio e video a display LED remoti che includono diffusori come nelle applicazioni di digital signage.

GX4pro può funzionare come controller per display a LED quando sono installate nei rispettivi slot le sender card universali; sono presenti infatti 2 slot vuoti adatti rispettivamente ad una scheda da 2,6 Mpixel o due da 1,3 Mpixel. Un'altra opzione per controllare un LED wall è tramite la scheda RGBlink SubitoNX™ a 2,3 Mpixel fino a 3840 x 1920 pixel di risoluzione tramite 4 porte RJ45, con il vantaggio di avere a disposizione una libreria di profili per configurazioni rapide.

SPECIFICHE

• Picture-in-Picture (PIP)
• Transition effects
• RGBlink instant TAKE with pre-Sync
• Audio controls
• Support for additional input options
• EDID management on board
• On board test patterns
• Support for multi-device cascade
• Two empty slots reserved for universal sender cards and RBGlink SubitoNX™Quatro sender module to install
• Support for XPOSE 2.0 control
• Support for RGBLink OpenAPI

Connectors

Input	Standard with HDMI In/Loop 2×HDMI-A                       DVI  1×DVI-I                       VGA 1×DB15                      CVBS  1×BNC 1 specific slot up to 1 SDI input  Select from  SDI In/Loop 2×BNC(1 In|1 Loop)  1 slot up to 1 SDI input  Select from  DVI Module 1×DVI-I (DVI,VGA, YPbPr,CVBS)                    HDMI Module 1×HDMI-A                          HDMI Module 2×HDMI-A (1 In|1 Loop)                    3G  SDI Module  2×BNC (1 In|1 Loop)                    USB Module 2×USB-A (1 In|1 Backup)                    HDBaseT Module 1×RJ45
Audio	IN L/R 2×RCA OUT L/R 2×RCA  Audio Out 1×3.5mm Stereo Jack
Output	DVI  2×DVI-I 2 slots up to 4 Gigabit ehternet ports SubitoNX Quatro Module 4×RJ45
Communication	Serial RS232 In 1×RJ11 Serial USB In 1×USB-B
Power	1×IEC

Performance

Input Resolutions	DVI | HDMI SMPTE 480i | 576i | 720p@50/59.94/60 | 1080i@50/59.94/60 | 1080p@50/59.94/60 VESA 800×600@60 | 1024×768@60 | 1280×768@60 | 1280×1024@60 | 1366×768@60 |  1600×1200@60 | 1920×1080@60 VGA VESA 800×600@60 | 1024×768@60 | 1280×1024@60 | 1366×768@60 | 1440×900@60 | 1600×1200@60 | 1920×1080@60 SDI SMPTE 480i | 576i | 720p@25/30/50/60Hz | 1080i@50/59.94/60Hz | [email protected]/24/25/29.97/30/50/59.94/60Hz
Output Resolutions	Select from below or configure customized DVI  SMPTE 720p@30/50/60 | 1080p@30/50/60 VESA 1024×768@60 | 1280×720@60 | 1280×800@60 | 1280×1024@60 | 1360×768@60 |  1366×768@60 | 1440×900@60 | 1400×1050@60 | 1600×1200@60 | 1680×1050@60 |  1920×1080@60  | 1920×1200@60 | 2048×1152@60 | 2560×816@60
SubitoNX™ Quatro	RJ45 Digital Output Port (each port) Capacity 2310000 pixels Horizontal Range 3840 pixels Vertical Range 1920 pixels
Supported Standard	SDI SMPTE 425M (Level A & B) | SMPTE 424M | SMPTE 292M | SMPTE 259M-C | DVB-ASI VGA UXGA HDMI 1.3
